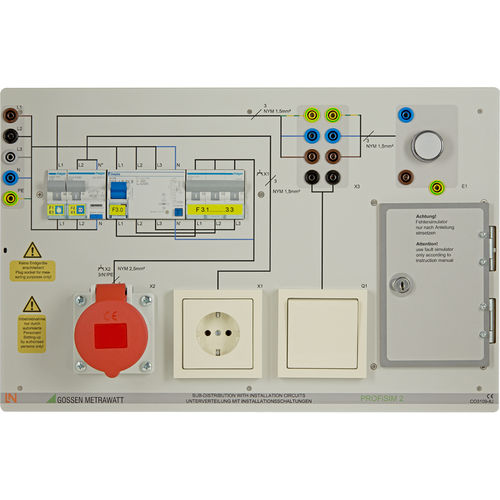

Panneau de démonstration d'installation électrique PROFiSIM 2

«  Panneau d'installation : \ « branche de Sous-distribution avec des circuits d'installation \ » pour la simulation de défaut pour des mesures par CEI 60364,6 et en 50110 (VDE DIN 0100-600, 0105-100). Les fonctions de panneau d'installation comme tuyau de service de construction compact avec la barre omnibus fondante principale pour des systèmes du consommateur comprenant un simulateur de défaut. Il a employé principalement pour les stages de formation et le travail de projet couvrant tout le d'aspects \ des « systèmes d'essai selon le VDE DIN 0100-600 \ ». En combination avec les instruments appropriés de mesure et d'essai (comme maître de PROFITEST \/séries d'INTRODUCTION), on peut réaliser ainsi tous les mesures et essais qui sont exigés pour l'essai de sécurité des systèmes électriques avec jusqu'à 500 V comprenant de divers types des réseaux et de dispositifs de sécurité. Les mesures incluent : - mesures de Bas-résistance aux conducteurs de collage équipotentiels - Mesures de résistance d'isolation - Mesures pour examiner RCDs - Mesures d'impédance de boucle - Mesures de résistance de mise à la terre - Mesures de tension secteur Le conseil de PROFiSIM 2 est équipé d'une simulation d'une branche de sous-distribution avec les circuits électriques pour l'exécution de l'essai et des options de défaut. Contenu expérimental : - Simulation d'une branche de sous-distribution avec 3 circuits électriques - Essai de divers dispositifs de protection (et de type de RCDs \ d'A/B) - Dépannage dans des circuits d'installation D'autres caractéristiques : - Circuit simple et double de défaut - Simulation des défauts par l'intermédiaire des commutateurs - Panneau verrouillable de commutation de défaut - logement comme une console - Peut être employé comme dispositif de benchtop ou dans un cadre d'expérimentation - de caisse de transport (option) \ /html »
