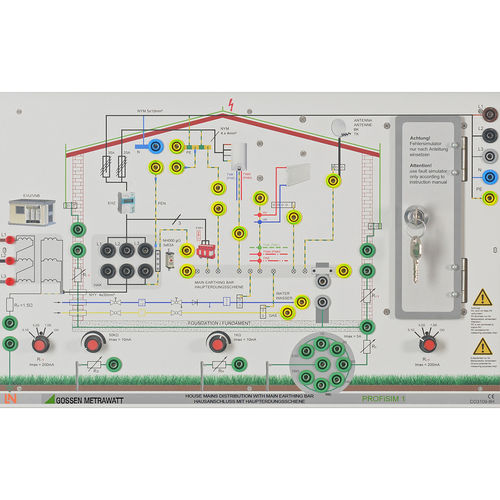

Panneau de démonstration d'installation électrique PROFiSIM 1

«  Panneau d'installation : \ « tuyau de service avec la barre omnibus fondante principale \ » pour la simulation de défaut pour des mesures par CEI 60364,6 (VDE DIN 0100-600) et en 50110 (VDE DIN 0105-100). Les fonctions de panneau d'installation comme tuyau de service de construction compact avec la barre omnibus fondante principale pour des systèmes du consommateur comprenant un simulateur de défaut. Il a employé principalement pour les stages de formation et le travail de projet couvrant tout le d'aspects \ des « systèmes d'essai selon le VDE DIN 0100-600 \ ». En combination avec les instruments appropriés de mesure et d'essai (comme maître de PROFITEST \/séries d'INTRODUCTION), on peut réaliser ainsi tous les mesures et essais qui sont exigés pour l'essai de sécurité des systèmes électriques avec jusqu'à 500 V comprenant de divers types des réseaux et de dispositifs de sécurité. Les mesures incluent : - mesures de Bas-résistance aux conducteurs de collage équipotentiels - Mesures de résistance d'isolation - Mesures pour examiner RCDs - Mesures d'impédance de boucle - Mesures de résistance de mise à la terre - Mesures de tension secteur Le PROFiSIM 1 conseil est équipé de tous les modules nécessaires d'une canalisation d'alimentation de construction comprenant une barre omnibus fondante principale prolongée pour l'exécution de l'essai et des options de défaut. Contenu expérimental : - Simulation d'un tuyau de service de construction avec le fusible principal - Simulation de protection contre la foudre externe et interne - Exécution des divers systèmes de canalisations (TTT, TN) - Barre omnibus fondante principale avec les câbles de liaison équipotentiels de la plus haute importance et bandes de la terre D'autres caractéristiques : - Circuit simple et double de défaut - Simulation des défauts par l'intermédiaire des commutateurs - Panneau verrouillable de commutation de défaut - logement comme une console - Peut être employé comme dispositif de benchtop ou dans un cadre d'expérimentation - de caisse de transport (option) \ /html »
