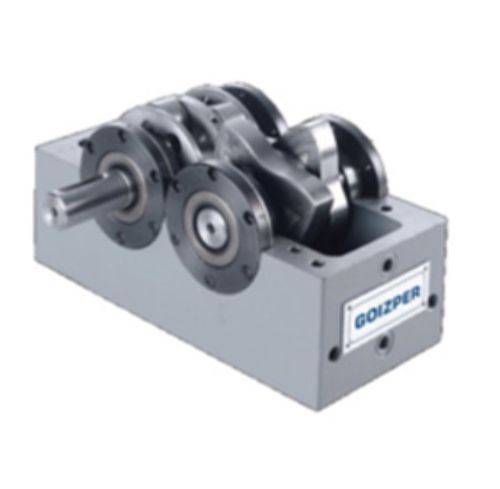

Indexeur à came plate UIPE/UIP

oscillateurrotatifintermittent

Leur conception permet de fabriquer des mécanismes de rotation en combinant un très grand nombre d’arrêts, d’angles d’oscillation, de courbes d’accélération et d’angles de transfert et de repos. Caractéristiques - Indexeur à arbres parallèles: * L’arbre d’entrée est l’arbre à cames. Deux cames plates à action combinée, fabriquées en acier allié durci * L’arbre ou la tourelle de sortie à galets à cames qui transmettent le mouvement généré par les cames, provoquant le mouvement rotatif intermittent * Systèmes intermittents ou oscillants : nombre d’arrêts : 1-2-3-4-6-8 * Angle d’oscillation de sortie : 10-15-30-45. Autres sur demande SPÉCIFICATIONS TECHNIQUES * Tailles: 45 - 65 - 80 - 105 - 125 - 160 - 200 - 400 * Angles d'oscillation: De 0º à 180º * Nombre d'arrêts: De 2 à 10 * Angle d'indexage: De 60º à 330º * Charge axiale max. Admissible: De 95 à 24200 N * Charge radiale max. Admissible: De 295 à 43300 N * Couple de basculement max. Admissible: De 11 à 11300 Nm * Répétabilité: De ± 0,015 - Ø35mm à ± 0,015 - Ø330mm * Précision: De ± 0,03 - Ø35mm à ± 0,03 - Ø330mm L’Indexeur à arbres parallèles (cames plates) peut être monté sur n’importe laquelle de ses faces, qui sont fournies usinées avec des trous de fixation préparés d’origine. À cause de cela, ainsi que par leur précision, ils sont utilisés dans diverses applications comme des changeurs d’outils, des machines de montage, des systèmes automatisés de manipulation: des applications qui requièrent des mouvements rapides et précis.
