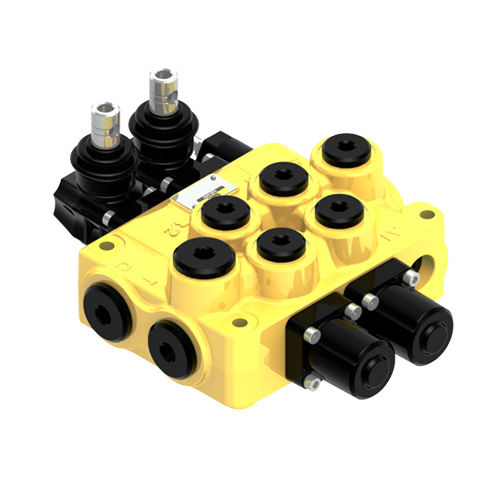

Distributeur hydraulique monobloc 90L GM series

à tiroir

Les soupapes monoblocs sont plus simples que les soupapes sectionnelles et peuvent fonctionner sous une pression plus élevée. Le type de corps de la vanne permet une pression plus élevée en raison de sa structure robuste et couverte. L'étanchéité des soupapes monoblocs est meilleure que celle des soupapes sectionnelles, de sorte que les applications qui utilisent une pression supérieure à 350 bars préfèrent les soupapes monoblocs. La pression d'éclatement des soupapes monoblocs est d'environ 700 à 900 bars, ce qui leur permet de fonctionner en toute sécurité sous 350-400 bars. La plupart des vannes monoblocs n'ont pas de vannes auxiliaires telles que des vannes antichocs ou des vannes anticavitation. CONDITIONS DE FONCTIONNEMENT Ce catalogue présente les spécifications techniques et les diagrammes mesurés avec de l'huile minérale d'une viscosité de 46 mm2/s - 46cSt à une température de 40°C. Fuite interne A(B)®T Dp=100 bar - 1450 psi avec fluide et vanne à 40°C 3cm3/min. 0.18 in3/min. Fluide hydraulique Huile de base minérale Température du fluide avec joints NBR de - 20° à 80°C avec joints FPM (VITON) de - 20° à 100°C Viscosité plage de fonctionnement de 15 à 75 mm2/s de 15 à 75 cSt Min. 12 mm2/s 12 cSt Max. 400 mm2/s 400 cSt Niveau maximal de contamination 19/16 - ISO 4406
