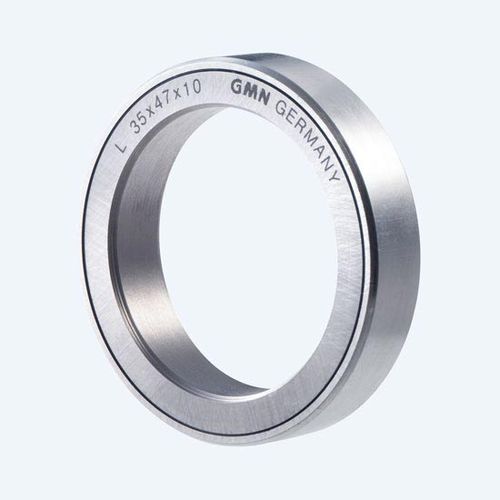

Joint labyrinthe L series

en métalpour arbre tournantlubrifiant

Les matériaux métalliques des composants d'étanchéité GMN de la série L/M garantissent une résistance maximale aux contaminations grossières et fines. Les matériaux métalliques conviennent pour des températures allant jusqu'à 200 °C. La conception L est particulièrement adaptée à une utilisation avec une charge de pulvérisation normale pour les arbres rotatifs et les moyeux. Données techniques : Bague extérieure : Aluminium (GD AlSi 12) Bague intérieure : Acier non allié Plage de température : -40 °- 200 °C Diamètre de l'arbre : 15 - 210 mm Largeur : 10, 14, 15, 20, 22 mm (selon la taille) Hauteur de l'espace : Constamment 0,2 - 0,5 mm (selon la taille) Espace d'étanchéité : Horizontal Jeu axial : Sax voir tableau des dimensions (mouvement axial total d'une position finale à l'autre) Augmentation du jeu axial : Sax - 1,5 x Sax (sur demande, tous les types sont également disponibles avec un jeu axial accru) nom de commande : L dxDxB avec jeu axial accru Jeu radial : Srad = Sax /tan (42,5°) Caractéristiques : Sans frottement : Grâce à leur conception sans contact, les joints labyrinthes GMN garantissent un fonctionnement sans aucun frottement. Sans usure : Les composants des joints GMN fonctionnent sans usure et offrent une durée de vie illimitée. Sans abrasion : La conception sans contact des composants d'étanchéité GMN garantit un fonctionnement sans abrasion métallique qui répond aux exigences de propreté les plus élevées. Efficace : La faible distance entre la bague extérieure et la bague intérieure, d'environ 0,2 à 0,5 mm seulement, garantit un effet d'étanchéité élevé et une protection très efficace contre l'encrassement. Sans chaleur : Comme aucune chaleur de frottement n'est générée, ni le joint, ni les composants adjacents, ni le lubrifiant ne sont soumis à des charges thermiques.
