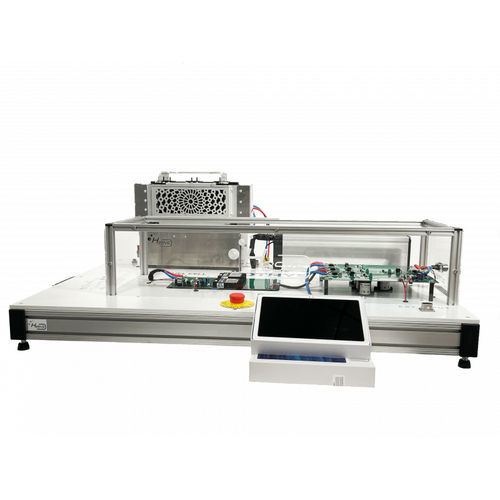

Banc d'essai fonctionnel MOTHYS ®

automatiquepour pile à combustibleélectrique

Mothys est un un banc didactique développé par H2SYS, dédié à formation pratique des solutions hybrides et hydrogène. Il propose une grande variété de travaux pratiques: il peut ainsi être utilisé dans les centres de formation, les lycées, les universités et les écoles d’ingénieurs. Mothys intègre une pile à combustible – technologie PEM à cathode ouverte d’une puissance de 500 W ou 1000 W, une batterie – technologie NMC, des convertisseurs DC/DC et des cartes de contrôle-commande. L’objectif est d’apprendre à piloter un système hybride en affectant des lois d’énergie régissant le fonctionnement de la pile, de la batterie et en affectant des consignes de gestion de courant. Une entrée complémentaire permet d’ajouter une alimentation 48Vdc (simulation de panneaux solaires, éoliennes) pour compléter l’approche hybridation multi-sources. L’utilisateur dispose de 4 modes de fonctionnement: •Un mode automatique: le système est piloté automatiquement par un soft développé par H2SYS. La pile démarre en fonction de l’état du SOC batterie et les consignes de courant dépendent de la charge en sortie. •Un mode manuel: l’utilisateur utilise l’interface tactile pour actionner les contacteurs et décider de sa stratégie de fonctionnement. Il gère manuellement le démarrage de la pile et la consigne de courant affectée au convertisseur. •Un mode open: l’utilisateur programme ses lois d’énergie en utilisant le logiciel Matlab Simulink et utilise la carte Arduino Mega du système Mothys pour piloter le système. •Un mode recharge
