Modem de données 5700

RS232RS485réseau

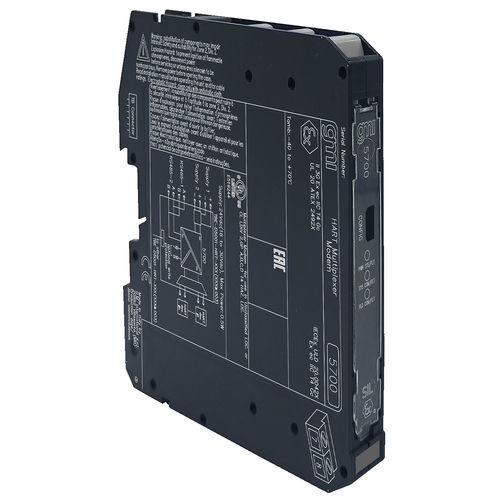

Le modem multiplexeur HART® connecte jusqu'à 256 appareils intelligents (transmetteurs, I/P, vannes proportionnelles, etc.) dans un réseau HART®. Chaque appareil peut être entièrement identifié, configuré et surveillé soit par un PC distant exécutant un progiciel basé sur FDT (PACTware™, etc.) via un gestionnaire de type d'appareil (DTM) dédié, par un serveur OPC HART®, ou par un système de gestion d'actifs spécifique. Jusqu'à 63 modems multiplexeurs (16128 boucles) peuvent être connectés en mode multipoint au PC via le protocole RS485 HART®, dont le débit en bauds peut être configuré via le logiciel. Le module est destiné à être monté sur les cartes Term. suivantes : - TB(E)-D5001-HRT-003 : à utiliser avec GMI Terme AI/AO. Planches; - TB(E)-D5001-HRT-004 : à utiliser avec des barrières/isolateurs montés sur rail DIN ou des connexions directes sur le terrain, signaux de boucle 4-20 mA, impédance de la carte AI = 250 Ω ; - TB(E)-D5001-HRT-005 : à utiliser avec des barrières/isolateurs montés sur rail DIN ou des connexions directes sur le terrain, signaux de boucle 1-5 V ; - TB(E)-D5001-HRT-006 : à utiliser avec des barrières/isolateurs montés sur rail DIN ou des connexions directes sur le terrain, signaux de boucle 4-20 mA, impédance de la carte AI = 100÷150 Ω ; - TB(E)-D5001-HRT-007 : à utiliser avec des barrières/isolateurs montés sur rail DIN ou des connexions directes sur le terrain, signaux de boucle 4-20 mA, Impédance de la carte AI = 0÷50 Ω. Les types de cartes de terminaison peuvent être combinés pour gérer différentes interfaces en même temps, à condition de ne pas dépasser le nombre maximum de NOMBRE DE VOIES.
