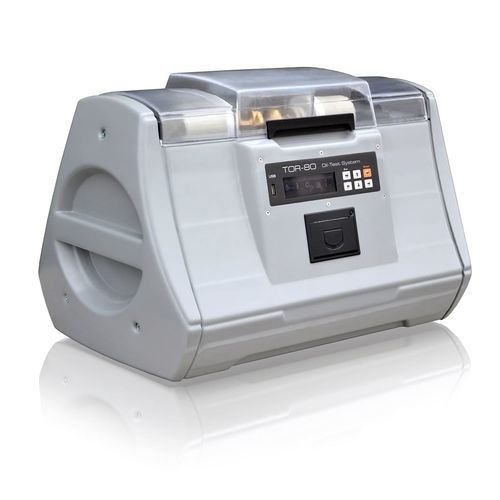

Testeur de tension TOR-80

pour transformateurpour l'industriecompact

Le dispositif TOR-80 est conçu pour déterminer la tension de claquage de l’huile de transformateur et d’autres liquides diélectriques conformément aux normes IEC 60156, ASTM D877, ASTM D1816. Il s’agit d’un appareil entièrement automatique qui permet d’effectuer des tests selon les procédures spécifiées dans ces normes, ainsi que selon les procédures utilisateur spécifiées dans la section appropriée du menu de configuration. PRINCIPE DE L’OPÉRATION Le noyau de travail de l’appareil est un transformateur haute tension et des modules électroniques. Le principe de fonctionnement du dispositif consiste en une élévation progressive de la tension sur l’enroulement secondaire d’un transformateur haute tension de zéro à une valeur maximale, ou à une valeur à laquelle se produit un claquage du diélectrique liquide versé dans la cellule de mesure installée sur les contacts haute tension du transformateur. L’élévation de tension sur l’enroulement secondaire du transformateur se produit en raison d’une augmentation progressive de la tension sur l’enroulement primaire lorsqu’une tension sinusoïdale lui est appliquée à partir d’un onduleur maître contrôlé, qui est l’un des modules électroniques.
