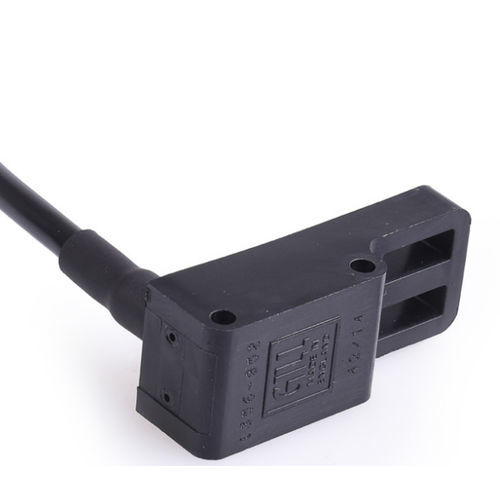

Capteur de position linéaire 1356

rotatifsans contactinductif

Le capteur de position à double sortie est un capteur sans contact unique qui mesure la position linéaire ou rotative d'un activateur métallique de manière précise et répétable. Les caractéristiques de sortie du capteur sont déterminées par la forme et le matériau de l'activateur, qui se déplace dans deux cavités du capteur et produit un signal relatif à sa position. Utilisant la technologie inductive de Gill, le capteur de position est léger, compact et durable, offrant une grande variété d'options de montage et de câblage pour une intégration et une installation simples. La sortie analogique du capteur de position à double cavité varie symétriquement autour de 2,5 volts - le niveau de sortie en l'absence d'activateur. Cette tension de 2,5 V est appelée "tension de référence de sortie" et la nature et l'ampleur de la variation par rapport à ce niveau de référence dépendent de la conception et du matériau de l'activateur. En standard, ce capteur de déplacement convient à un mouvement total de 30 à 50 mm de course au niveau des trous de détection pour obtenir une sortie pleine échelle avec une bonne réponse linéaire. Les deux trous de détection ont des effets opposés. L'introduction d'un activateur dans le trou positif fait monter le niveau à partir de 2,5V, et dans le trou négatif le fait descendre à partir de 2,5V. Cette disposition est extrêmement flexible, permettant une gamme de caractéristiques de réponse pour répondre à de nombreuses applications. Il est possible d'obtenir une bonne linéarité là où c'est nécessaire et de générer différents types de comportements non linéaires. Pour un comportement linéaire, les bras activateurs sont généralement coniques et symétriques. Avec des tolérances normales, la répétabilité d'unité à unité est très cohérente.
