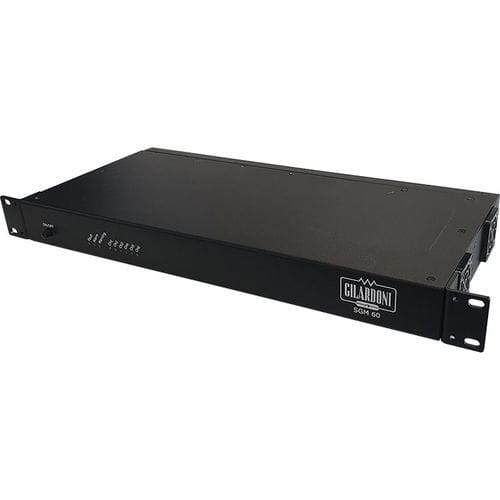

Multiplexeur multicanaux SGM 60

cartenumériqueUSB

SGM60 est le nouveau système multicanal Gilardoni, configuré pour mettre à disposition un nombre de canaux et de portes adapté au besoin de contrôle. Ce système électronique à ultrasons est conforme à la norme EN 22232-1. Caractéristiques principales ■ Jusqu'à 6 canaux par carte (multiplexés) ■ Système compact (1U 19'', 22cm de profondeur, 2.1kg) ■ Système évolutif jusqu'à 5 unités (30 canaux) ■ Enregistrement de tous les A-Scan acquis jusqu'à 20kHz (par carte) ■ Connexions double encodeur ■ Transmission de données à haute vitesse via USB 3.0 ■ Faible consommation d'énergie 12W par carte. ■ Conforme à la norme EN22232-1 Spécifications du transmetteur ■ Onde carrée bipolaire/unipolaire jusqu'à 400Vpp, pas de 1V et amortissement actif ■ Gamme de fréquence 0,5 MHz - 20 MHz ■ Multi-burst jusqu'à 8 burst consécutifs ■ Temps de montée 10ns ■ PRF (Pulse repetition frequency) max 20kHz par carte (3.333kHz par canal) Spécification du récepteur ■ Plage de gain 0 - 80dB, pas de 0,1dB ■ Atténuateurs non calibrés -20dB, -40dB ■ Numérisation : 16bit @200Msps ■ Filtres matériels : (0,5-2)MHz, (1-4)MHz, (3-7)MHz, (6-14)MHz, large ■ Technique prise en charge : Sonde unique, double cristal et transmission directe ■ Filtre vidéo et seuil ■ Niveau de bruit : <20nV/Hz^0.5 Autres spécifications Porte ■ 4 portes indépendantes (1 pour l'écho d'interface) pour chaque canal ■ Mode de lecture : front d'attaque, pic, front descendant ■ Chemin de résolution 10ns ■ Filtre d'événement 1 - 16 TGC (compensation de gain temporel) ■ Jusqu'à 256 points ■ Gain 2 à la fin de la zone TGC Sorties de service (par unité) ■ 24 sorties numériques entièrement configurables ■ 6 sorties analogiques entièrement configurables (en fonction du temps ou de l'amplitude)
