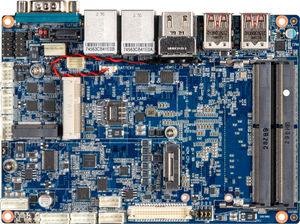

Carte mère 3.5" SubCompact QBiP-E3940BT

Intel® Atom® x5-E3940Quad CoreIntel®

3.carte mère embarquée 5" sous-compacte à température élevée avec processeur Intel® Atom® x5-E3940, mémoire DDR3L double canal, 4 x COM , 1 x SATA 6Gb/s, 6 x USB, Temp -40°C à 85°C Spécifications Facteur de forme - 3.5" SBC 146W x 101.7Dmm CPU - Processeur Intel® Atom® x5-E3940 14nm, 4 cœurs, 4 threads, jusqu'à 1,8 GHz TDP 9,5 W 2M Cache Socle - 1 x FCBGA1296 Mémoire - 2 x DDR3L SO-DIMM, capacité max. Capacité 8GB Prise en charge des modules de mémoire DDR3L 1866 MHz à double canal Ethernet - 2 ports LAN GbE (Realtek® RTL8111H) Vidéo - Processeur graphique intégré - Intel® HD Graphics 500 : 1 x port HDMI 1.4, supportant une résolution maximale de 3840x2160 @30Hz 1 x port VGA, supportant une résolution maximale de 1920x1080 @60Hz (avec les écrans compatibles) 1 x port LVDS, prenant en charge une résolution maximale de 1920x1200 @60Hz (3 sorties d'affichage indépendantes) Audio - Realtek® ALC897 Stockage - 1 x port SATA 6Gb/s Fentes d'extension - 1 x 2242 M.2 M-Key (SATA 6Gb/s) 1 x Mini PCIe pleine taille avec emplacement SIM (PCIe x1 + USB2.0) -- supporte le module 3G E/S internes - 1 x connecteur d'alimentation à 4 broches (+9V~36VDC) 1 x Connecteur d'alimentation SATA 1 x En-tête du ventilateur du système 1 x En-tête du panneau avant 1 x sortie haut-parleur 2W 4 x Connecteurs USB 2.0 3 x Connecteurs COM (RS-232) 1 x connecteur COM (RS-232/422/485 & RI/5V/12V) 1 x Connecteur de contrôle du rétroéclairage 1 x cavalier de sélection du mode AT/ATX 1 x collecteur GPIO (8 bits) et SMBus 1 x Connecteur Buzzer ＊Conditionnel DC-input 9V supporté avec : (1) SATA_PWR supporte 5V seulement (2) Le rétroéclairage LVDS ne peut pas être pris en charge (3) Consommation totale inférieure à 50W E/S arrière - 1 x Prise casque 1 x HDMI 1 x VGA 2 ports LAN RJ45 2 x USB 3.2 Gen 1 TPM - 1 x TPM header
