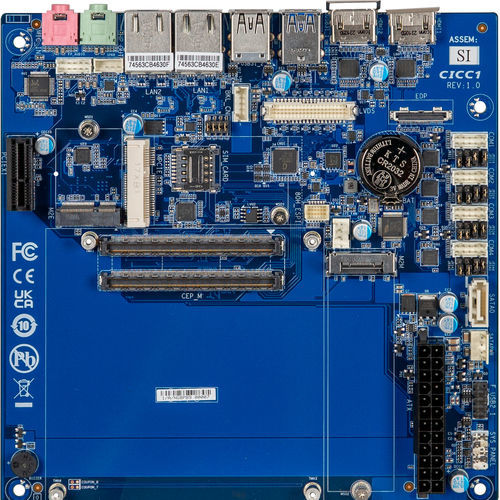

Carte d'évaluation E6-EVBA

COM Express Type 6 Carte d'évaluation Spécification de la carte d'évaluation Facteur de forme - Mini-ITX 170W x 170D (mm) Modèles compatibles - PICMG COM Express® R3.0 Compatible avec le brochage de type 6 Module de support comme suit : CE6-6412A Ethernet - 2 ports LAN GbE (Realtek® RTL8111H) Graphique - Processeur graphique intégré : 2 x port HDMI 2.0, supportant une résolution maximale de 4096x2160 @60Hz 1 x port LVDS, supportant une résolution maximale de 1920x1200 @60Hz 1 x port eDP, prenant en charge une résolution maximale de 3840x2160 @60Hz * le connecteur eDP est alternatif au port LVDS, un seul peut être utilisé en même temps (3 sorties d'affichage indépendantes) Audio - Realtek® ALC897 Stockage - 1 x port SATA 6Gb/s Emplacements d'extension - 1 x PCIe x1 (Gen 3x1) 1 x 2280 M.2 M-Key (SATA 6Gb/s) 1 x 2230 M.2 E-Key (PCIe x1, USB 2.0) 1 x Mini PCIe pleine taille avec emplacement SIM E/S internes - 1 x connecteur d'alimentation principal ATX 24 broches 1 x Connecteur d'alimentation SATA 1 x En-tête de ventilateur système 1 x En-tête de la face avant 1 x En-tête audio de la face avant 4 x Connecteurs COM (RS-232/422/485 & RI/5V/12V) 1 x Connecteur de contrôle du rétroéclairage 1 x Sortie haut-parleur 2 x Connecteurs USB 2.0 1 x Buzzer E/S arrière - 2 x prises audio (sortie ligne, entrée micro) 2 x HDMI 2 ports LAN RJ45 3 x USB 3.2 Gen 1 1 x USB 2.0 Compatibilité OS - Windows 10 (x64) Propriétés de fonctionnement - Température de fonctionnement : 0°C à 60°C Humidité de fonctionnement : 0-90% (sans condensation) Température de non-utilisation : -40°C à 85°C Humidité hors fonctionnement : 0%-95% (sans condensation) Contenu de l'emballage - Dimensions du carton : 465 x 351 x 217 (mm) Capacité d'emballage : 10 pièces Dimensions de la boîte individuelle : 221 x 178 x 65 (mm) Inclus : Bouclier IO x 1 (P/N : 12AIO-CICC10-00R) Câble SATA x 1 (P/N : 12CF1-2SAT1B-01R) Informations pour la commande - 9CICC1MR-SI (emballage en boîte)
