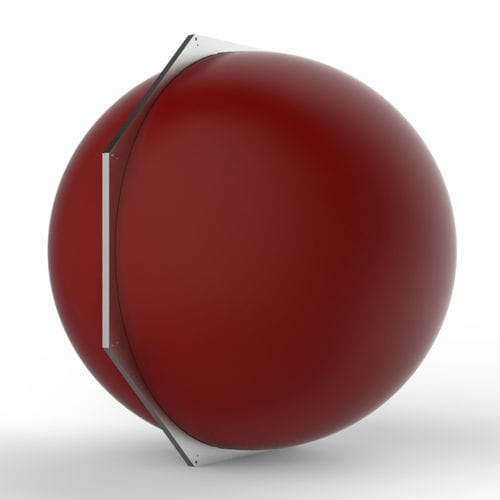

Sphère intégrante UMTB-1000

Concept de sphère d'intégration modulaire Le concept de sphère d'intégration modulaire de Gigahertz-Optik offre une grande flexibilité dans la configuration individuelle des sphères d'intégration. En plus des différents composants tels que les cadres de port, les déflecteurs et les prises qui peuvent être montés directement sur la sphère d'intégration, de nombreux autres accessoires sont proposés pour la configuration des sphères d'intégration et des systèmes de mesure de sphère d'intégration prêts à l'emploi. Sphère de base avec un diamètre de 1000mm / 40 pouces Le point de départ de chaque sphère d'intégration configurée individuellement est une sphère de base. La sphère de base UMTB-1000 a un diamètre intérieur de 1000 mm (40 pouces). La moitié antérieure de la sphère peut être ouverte. Revêtement réfléchissant en sulfate de baryum L'UMTBB-1000 est revêtu d'un revêtement à réflexion diffuse en sulfate de baryum. Gigahertz-Optik utilise sa propre couleur ODP97 pour le revêtement. Le revêtement multicouche garantit d'excellentes propriétés de réflexion diffuse sur toute la plage spectrale utilisable. Ports de sphère avec cadres de ports Les ports de sphère sont généralement conçus avec un cadre de port sur lequel les accessoires peuvent être montés. Des cadres de ports avec des ports libres ayant des diamètres allant de 12,5 à 254 mm sont proposés pour l'UMTB-1000. Baffles Des chicanes sont placées entre les ouvertures des sphères ou devant les détecteurs et les sources lumineuses pour empêcher l'éclairage direct. Différents types et tailles de déflecteurs sont disponibles.
