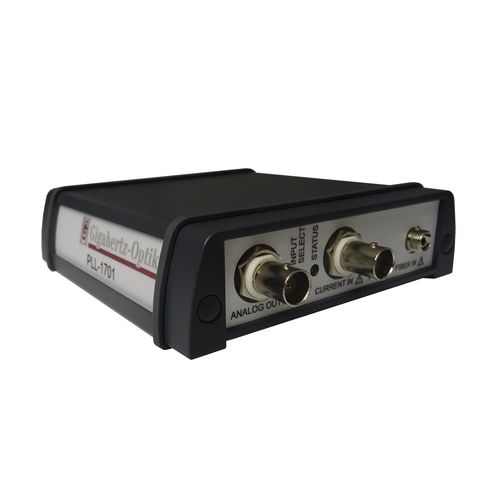

Amplificateur de transimpédance PLL-1701

linéairelogarithmique

Amplificateur de transimpédance à grande vitesse et échantillonneur de données numériques L'optomètre PLL-1701 est conçu pour deux types différents de mesures optiques rapides avec deux modes d'amplification différents (linéaire ou logarithmique). L'appareil comprend une petite sphère d'intégration et un détecteur pour la mesure de la puissance optique des fibres (connecteur FC) en W sur la plage de longueurs d'onde de 400 nm à 1550 nm. Les résultats de mesure peuvent être transmis soit directement sous forme de tension analogique (BNC), soit sous forme de données numériques via une interface USB ou RS422. La conversion de mesure analogique pure (transimpédance) à la BNC est à une vitesse de 200000 Echantillons/s convient pour des mesures très rapides. La mesure numérique n'est limitée que par la vitesse de transmission des signaux USB et RS422 (100 kHz) ; au lieu de la mesure de la sphère d'intégration, un détecteur externe peut être utilisé avec l'entrée courant BNC fournie. L'appareil lui-même peut être configuré par les deux interfaces distantes. Mesures du scintillement Le taux d'échantillonnage rapide permet d'évaluer le scintillement des produits d'éclairage. Les mesures standard de scintillement Pst, SVM, Mp, Fréquence de scintillement, Indice de scintillement et Pourcentage de scintillement sont toutes implémentées dans le logiciel disponible. Amplificateur linéaire à temps de montée de 16 µs ou 500 µs L'amplificateur de signal linéaire PLL-1701 offre des temps de montée fixes de 16 µs ou 500 µs pour toutes les plages de gain qui peuvent être réglées par des commandes à distance. La plage de gain totale de l'amplificateur courant / tension est divisée en neuf plages afin d'obtenir un rapport signal / bruit optimal. amplificateur logarithmique Le PLL-1701 offre également un amplificateur logarithmique qui couvre toute la plage dynamique avec une plage de gain d'amplificateur.
