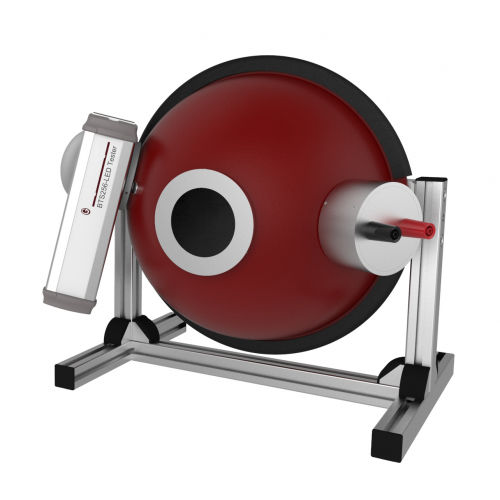

Luxmètre compact ISD-21-BTS256-LED

colorimètreISO

Dans son mode autonome, le compteur compact BTS256-LED est conçu pour la mesure pratique du flux lumineux, du spectre, de la couleur et de l'indice de rendu des couleurs de chaque LED. Une caractéristique clé est le port de mesure conique à l'entrée de la sphère d'intégration interne qui permet la mesure des LEDs embarquées. Le connecteur à baïonnette utilisé pour fixer l'adaptateur conique permet de combiner la BTS256-LED avec d'autres composants accessoires. Gigahertz-Optik propose différents accessoires dans le cadre du BTS256-LED Plus Concept qui étend considérablement les capacités de mesure du BTS256-LED. Amélioration de la BTS256-LED en utilisant la sphère d'intégration ISD-21-V01 La sphère d'intégration ISD-21-V01 permet de mesurer le flux lumineux, le spectre, la couleur et l'indice de rendu des couleurs de chaque LED d'un diamètre allant jusqu'à 10 mm (BTS256-LED sans sphère d'intégration supplémentaire) ainsi que des matrices et spots LED d'un diamètre de 63,5 mm maximum. La sphère d'intégration est équipée d'une lampe auxiliaire pour la correction de l'auto-absorption. Le BTS256-LED peut toujours être utilisé pour des LEDs simples embarquées. Un adaptateur à baïonnette permet de connecter l'appareil à la sphère d'intégration ISD-21-V01. Etalonnage Une caractéristique de qualité essentielle des dispositifs photométriques est leur étalonnage précis et traçable. L'ISD-21-V01 avec la BTS256-LED est étalonné par le laboratoire d'étalonnage de Gigahertz-Optik accrédité par DAkkS (D-K-15047-01-00) pour la sensibilité spectrale et le rayonnement spectral selon ISO/IEC 17025. L'étalonnage du flux lumineux se fait à l'aide d'une lampe d'étalonnage BN-LHSF-2P-20 dont les caractéristiques de rayonnement dans la sphère sont de 2pi.
