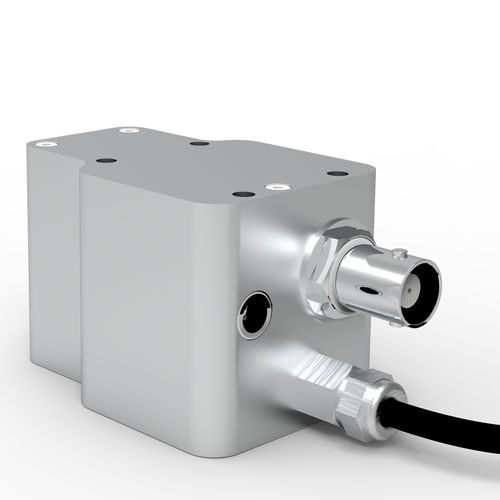

Détecteur de courant ISD-1.6-SP-Vxx

à photodiodecompact

Les diodes laser pulsées et les DEL pulsées utilisées dans les télémètres, les analyseurs d'environnement et les capteurs d'images émettent des impulsions d'une durée de quelques nanosecondes avec une puissance de crête très élevée. Des détecteurs rapides sont nécessaires pour mesurer la forme d'impulsion à résolution temporelle. Il s'agit généralement de photodiodes de petite taille dont le diamètre est parfois nettement inférieur à 1 mm. La petite surface de détection des photodiodes entraîne des limitations métrologiques L'étendue du spot laser est plus grande que la surface active de la photodiode et ne permet donc pas de mesurer la puissance rayonnante (W). La position de la photodiode dans le spot laser est critique en raison des modes possibles (spot laser non homogène). Les très petites photodiodes ne peuvent pas être étalonnées absolument. L'optique de fixation utilisée pour focaliser le point laser sur la surface de la photodiode ne peut pas être étalonnée. Le câblage électronique des photodiodes nécessaires pour les courtes longueurs d'impulsions limite encore la capacité d'étalonnage. Avec la série de détecteurs ISD-1.6-SP en combinaison avec les optomètres P-9710-2 et P-9710-4, Gigahertz-Optik fournit un moyen de déterminer l'état de l'équipement performances maximales absolues des lasers pulsés et des LEDs pulsées. Fonction et structure : Le détecteur intègre deux photodiodes dans une sphère d'intégration compacte. La première photodiode a un temps de montée court et permet donc, en combinaison avec un oscilloscope optionnel suffisamment rapide, de mesurer la forme relative de l'impulsion dans le temps (longueur d'impulsion, demi-largeur, puissance de crête). La deuxième photodiode mesure l'énergie d'impulsion absolue (en joules) d'une impulsion ou d'un train d'impulsions.
