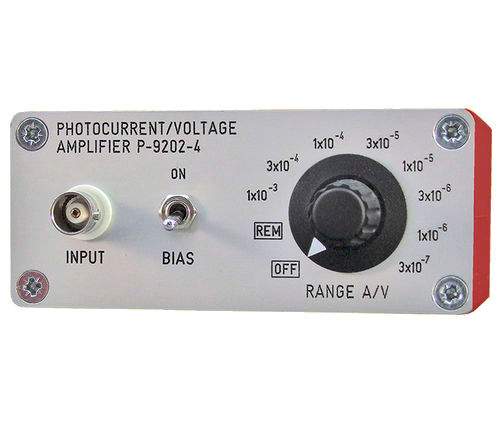

Amplificateur de courant P-9202-4

de transimpédanceélectronique

Amplificateur de transimpédance pour détecteurs de lumière Les photodiodes d'arséniure de silicium, de germanium et d'indium gallium offrent la meilleure corrélation de linéarité de l'entrée de lumière à leur signal électrique lorsqu'elles fonctionnent en mode photovoltaïque. La simulation d'un court-circuit réel à l'entrée d'un amplificateur de signal nécessite un amplificateur de conversion courant / tension avec une tension de décalage très faible, indépendante de la plage de gain sélectionnée. Signal de sortie à faible bruit Les amplificateurs P-9202 assemblés dans un boîtier métallique blindé équipé de résistances de rétroaction à faible bruit et de relais de lecture de contact en or pour la sélection du gain offrent des signaux de tension à très faible bruit. Temps de montée court modèle P-9202-4 Le modèle P-9202-4 est un amplificateur rapide avec une plage de sensibilité commutable à 8 niveaux de 300 nA/V à 1 mA/V et une vitesse de balayage presque constante de 1 µs dans toutes les plages de gain. Les photodiodes peuvent fonctionner en mode photovoltaïque ou photodiode (tension de polarisation -5 V). Utile dans les applications nécessitant une bande passante élevée jusqu'à 330 kHz ou un temps de montée de 1 µs court. Modèle d'usage général P-9202-5 Le modèle P-9202-5 est un amplificateur à usage général doté d'une plage de sensibilité commutable à 8 niveaux allant de 100 pA/V à 1 mA/V et d'une vitesse de balayage dépendant du gain. Les photodiodes peuvent fonctionner en mode photovoltaïque ou photodiode (tension de polarisation -5 V). Modèle à gain très élevé P-9202-6 Le modèle P-9202-6 est un amplificateur à très haute sensibilité avec une plage de sensibilité commutable à 8 niveaux allant de 10 pA/V à 100 µA/V et des vitesses de balayage variables en fonction du gain. Ce modèle est adapté aux applications impliquant des signaux de photodiode très faibles à partir de 10 femto A (0,01 pA).
