Logiciel d'interface 5-Axis Porting

de programmationde qualitéde commande

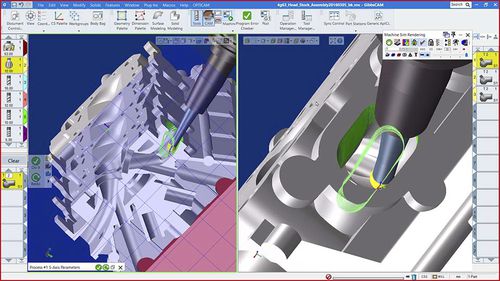

Le module GibbsCAM 5-Axis Porting optimise l'usinage des collecteurs de moteur, des corps de papillon et de toutes les pièces comportant des ouvertures tubulaires (ou orifices) dont la forme et la courbure changent d'une extrémité à l'autre. Le logiciel peut détecter automatiquement la courbe de la colonne vertébrale à travers l'orifice et aligner le parcours d'outil en conséquence. En utilisant la portée disponible de l'outil, il peut diviser automatiquement les opérations supérieures et inférieures en fonction de la portée maximale de l'outil, du point médian ou du pourcentage de la portée sélectionné par l'utilisateur, et assure un mélange correct des trajectoires d'outils entre les sections supérieures et inférieures. L'inclinaison de l'outil est automatique et tous les mouvements 5 axes sont calculés pour fournir des parcours d'outils lisses et sans gouge. Avec son interface condensée et spécialisée, l'option Portage 5 axes facilite et accélère la programmation, en générant un parcours d'outil plus propre et plus efficace pour un usinage plus rapide et de meilleure qualité. Stratégies d'ébauche et d'ébauche de repos Finition en spirale et en plongée (le long) Détection automatique de la colonne vertébrale Calcule automatiquement les angles d'inclinaison optimaux sans qu'il soit nécessaire de diviser les surfaces ou de créer des cannelures de contrôle de l'axe de l'outil. Couper uniquement le haut de l'orifice, uniquement le bas ou les deux côtés, en une seule opération
