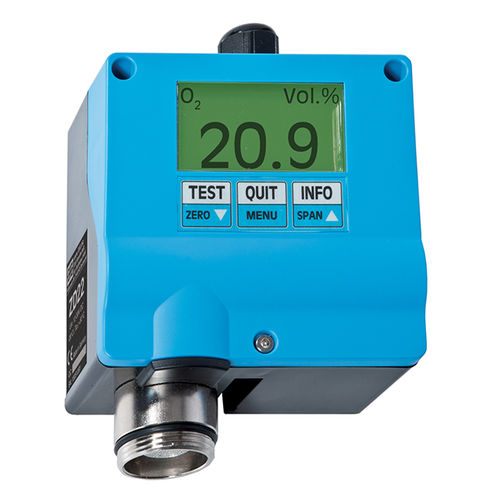

Transmetteur de gaz d'oxygène ZD22

électrochimiqueavec affichageIP54

Technologie supérieure Le transmetteur ZD22 est spécialement conçu pour la surveillance à long terme des concentrations d'oxygène. Le capteur d'oxygène ampérométrique intégré est basé sur une cellule de pompage d'oxygène électrochimique en dioxyde de zirconium. Il se caractérise par sa robustesse, une très grande longévité et une stabilité à long terme exceptionnelle. La commande thermostatique intégrée de l'élément capteur permet d'obtenir des résultats de mesure précis sur toute la plage de température, quelle que soit la température de fonctionnement. Le capteur détecte sélectivement l'oxygène et est sensible à de nombreux poisons connus des capteurs électrochimiques. Il peut également être utilisé en permanence dans un environnement à forte concentration de CO2 ou en atmosphère sèche. Un équipement spécial est disponible pour protéger l'émetteur en cas d'utilisation dans des conditions très difficiles. Principe de fonctionnement La cellule électrolytique est constituée d'une céramique à base de dioxyde de zirconium (ZrO2), recouverte sur ses deux faces d'électrodes poreuses en platine. Le platine réduit l'oxygène gazeux O2 en ions O2. En appliquant une tension aux deux électrodes de platine, un courant à base d'ions est créé dans l'ion oxygène ZrO conducteur. La température élevée nécessaire de la céramique est générée dans l'élément chauffant intégré dans le capteur. Le courant de diffusion gazeuse est limité par un capuchon à capillaire intégré, de sorte que toutes ses molécules d'oxygène diffusées sont ionisées. Ce courant de diffusion génère un signal proportionnel au signal de concentration en oxygène.
