Caméra acoustique Sphere48 AC Pro

pour véhiculespour l'industrie automobilepour la recherche et développement

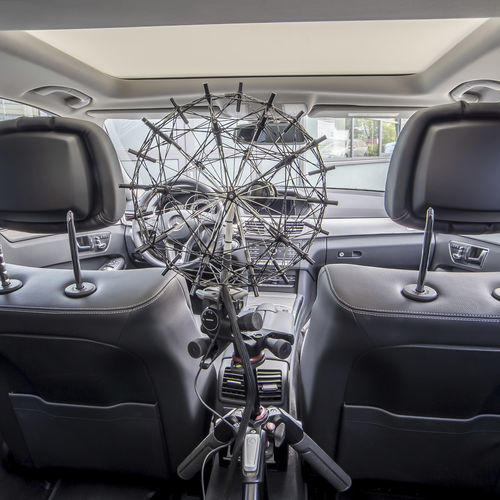

Caméra acoustique : réseau de 48 canaux pour les scénarios de mesure en intérieur Le réseau sphérique de 48 microphones est principalement conçu pour la localisation de sources sonores à 360°. La construction du réseau en carbone acoustiquement transparent est très légère et stable. Cela permet une manipulation aisée et un positionnement précis des microphones et du réseau, même dans des conditions difficiles. Il capte les sources sonores sous tous les angles et convient donc aux applications dans les pièces, les bâtiments ou l'intérieur des véhicules, même dans des conditions réelles d'essai sur route ou dans les airs. En fonction de la composition spectrale d'un signal, la distance de mesure varie entre 0,3 et 5 mètres. Des distances plus longues sont possibles pour les mesures dans des gammes de fréquences plus élevées. La conception du réseau transparent a été optimisée pour fournir la résolution spatiale et la dynamique acoustique les plus élevées possibles pour le nombre de microphones, en minimisant efficacement les réflexions partielles, le doublement de la pression acoustique à la surface du réseau et les effets de résonance entre l'objet mesuré et le réseau. En outre, la géométrie sphérique réduit les effets de repliement. Comme ce réseau de microphones est omnidirectionnel, les résultats de la formation de faisceau sont généralement reportés sur des nuages de points 3D scannés ou des modèles CAO 3D de l'objet mesuré. En combinaison avec le logiciel d'analyse NoiseImage, les sources sonores peuvent être isolées, localisées et analysées en termes de réponse en fréquence et en temps. En outre, ce système de mesure acoustique permet de créer une carte acoustique tridimensionnelle. Applications : Analyse NVH Intérieur des véhicules (voiture, train, avion, etc.) Bruit, grincement et cliquetis Détection des fuites Conception sonore Acoustique des pièces et des bâtiments
