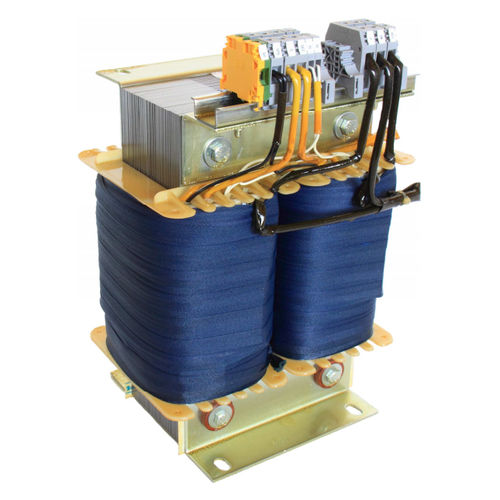

Transformateur d'isolement GMTE series

enrobé résinemonophaséau sol

Les transformateurs de séparation sont utilisés pour l'isolation électrique des circuits afin de réduire les dangers résultant d'un contact accidentel simultané avec des pièces sous tension et mises à la terre. Les transformateurs de séparation peuvent être utilisés pour satisfaire à la mesure de protection "séparation de protection". Les appareils raccordés sont isolés du réseau électrique et ne doivent pas être mis à la terre. Les transformateurs de séparation sont soumis à la norme DIN/VDE 0570/2-4/IEC61558/2-4 Partie 1. Les valeurs nominales maximales suivantes s'appliquent : -Tension d'entrée : 1000 V -Fréquence : 500 Hz -Tension de sortie : 1000 V (à vide et en charge) -Le pouvoir : oTransformateurs monophasés : 25 kVA transformateurs triphasés oTriphasés : 40 kVA Les transformateurs de sectionnement doivent être marqués du symbole pour les distinguer des transformateurs destinés à d'autres applications. Transformateurs de séparation monophasés pour VDE 0570/2-15/IEC61558/2-15 Enroulement de protection entre enroulement primaire et secondaire. Secondaire avec raccordement symétrique pour la surveillance de l'isolation. -Gamme de puissance 3,15 - 8 kVA -Avec ± 5% de prises pour l'adaptation à la tension secteur -Fréquence 50/60 Hz -Sortie 230 V (avec prise centrale) -Circuit li0 -Tension d'impédance 3% -Courant à vide Io < 3% du courant nominal -Surtension de courant d'appel max. 12 x IN -Classe d'isolation ta=40°C/B -Interrupteur thermostatique pour signal acoustique ou visuel en cas de chauffage inadmissible -Classe de protection I -Indice de protection IP00 -(Convient pour une installation jusqu'à IP23)
