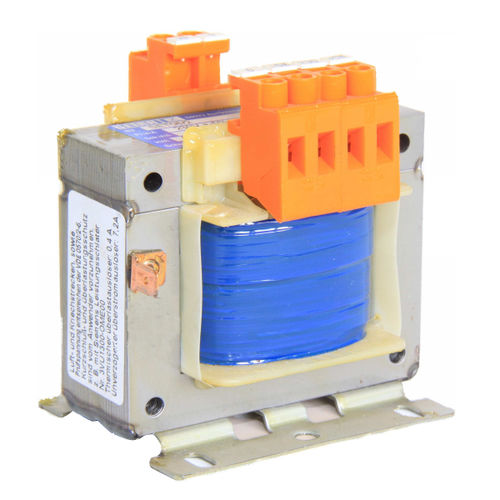

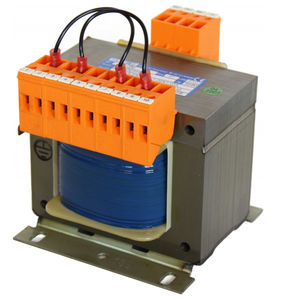

Transformateur de puissance SET series

enrobé résinepour circuit imprimélamellé

Les transformateurs de commande et de puissance sont utilisés pour alimenter les circuits de commande. Leur application est décrite dans la norme DIN VDE 0570/2-2 qui recommande l'utilisation de transformateurs de puissance de commande dans les circuits de commande comportant plus de cinq bobines de commande électromagnétiques. Une alimentation avec des transformateurs de commande offre de nombreux avantages, par exemple une adaptation simple aux différentes tensions de réseau. Les courants de court-circuit dans le réseau de commande restent à des niveaux qui sont supportables pour l'équipement utilisé. Lors de l'essai de tension selon VDE 0570/2/2-2, les appareils du circuit de commande ne sont pas soumis à la tension d'essai. Des tensions différentes de la tension de commande (par ex. 24 V) peuvent être produites par des points de prise sur le transformateur de puissance de commande. Les pointes de tension survenant dans le réseau de distribution n'ont aucun effet sur l'équipement du circuit de commande. Les circuits de commande peuvent être mis à la terre ou non, quel que soit le type de réseau. Les transformateurs de puissance de commande sont fabriqués avec des enroulements primaire et secondaire séparés conformément à la norme VDE 0550 partie 3. Dans la série SET, les distances d'isolement et les lignes de fuite ainsi que la tension d'essai sont conformes à VDE 0570/2-2. Des mesures appropriées doivent être prises par l'utilisateur pour se protéger contre les surcharges et les courts-circuits. Transformateurs de commande et de puissance selon VDE 0570/IEC61558 Pour utilisation comme transformateur de commande et de puissance et transformateur d'isolement -Gamme de puissance 63 VA - 1,5 kVA -Transformateur en coquille à enroulements séparés -Distances d'isolement, lignes de fuite et tension d'essai selon VDE 0570/IEC61558 -Fréquence 50/60 Hz -Taraud primaire ± 5% -Montage sur support de base -Blocs de jonction à l'épreuve des chocs selon VBG 4 -Classe d'isolation ta = 40°C/B -Classe de protection I
