Géophone vertical BHG-2

horizontal

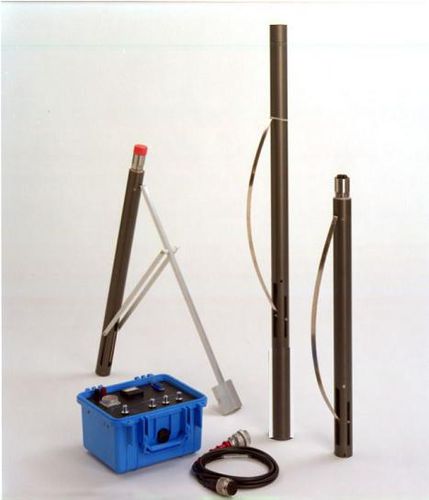

Géostuff offre une sélection de géophones de forage à verrouillage mural. Le modèle BHG-2 (à droite sur la photo) contient un géophone à 3 composantes dans une orientation X-Y-Z. Le diamètre extérieur est de 1,85 pouces (47 mm), assez petit pour s'adapter à l'intérieur d'un tuyau de plastique de 2 pouces de type schedule-40. Le mécanisme de serrage est un robuste ressort en acier comprimé par un moteur électrique à courant continu. Il n'y a pas de vessies en caoutchouc à casser ou de tubes à fuir, et le fonctionnement est relativement indépendant de la profondeur. Les modèles BHG-2 ont été utilisés à des profondeurs de 500 mètres (consulter l'usine pour plus de détails). Les éléments géophoniques standard sont à haute puissance, à fréquence propre de 15 Hz et peuvent fonctionner avec l'outil à la verticale ou à l'horizontale. Les éléments sont également disponibles avec des fréquences propres de 10, 14, 28 ou 40 Hz. Le BHG-3 (photo, au centre) comprend trois géophones, plus un compas fluxgate et un servo-mécanisme qui fait automatiquement tourner les géophones horizontaux à l'azimut de votre choix. Le contrôleur BHGC-1 est disponible. Cet appareil permet d'alimenter le mécanisme de la pince et la boussole, et dirige également le signal des géophones vers votre sismographe standard. Le mécanisme de serrage est actionné par un moteur à courant continu, actionné par la puissance envoyée vers le bas de deux des conducteurs. La polarité est inversée pour libérer la pince Le contrôleur de surface alimente le mécanisme de la pince et connecte les signaux du géophone à votre instrument sismique standard. Le contrôleur BHGC-1b fait fonctionner un géophone, tandis que le contrôleur BHG-4 peut faire fonctionner jusqu'à quatre géophones distincts. Le contrôleur nécessite une alimentation 24 volts DC avec des câbles d'une longueur maximale de 200 mètres, ou plus de tension pour des câbles plus longs.
