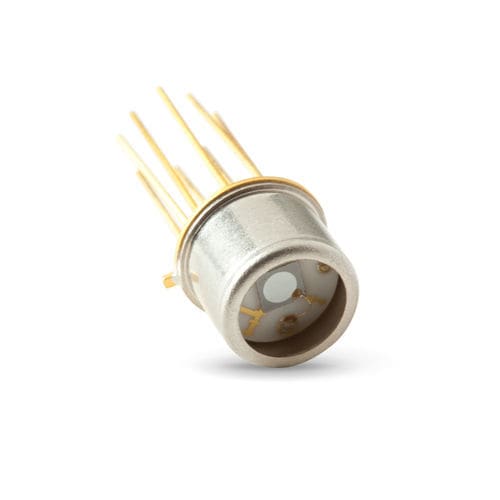

Détecteur de puissance laser pyroélectrique QS2-H

haute puissance

RÉPONSE À LARGE SPECTRE De 0,1 à 1000 µm CHOIX PARMI 4 FAMILLES DE PRODUITS : • QS-L : Pyrodétecteurs discrets, faible niveau sonore • QS-H : Pyrodétecteurs discrets, puissance moyenne élevée • QS-IF : Pyrodétecteurs hybrides, mode courant, rapidité de réponse • QS-IL : Pyrodétecteurs hybrides, mode courant, faible niveau de bruit FACILITÉ D'INTÉGRATION Les boîtiers TO5 et TO8 réduisent l'encombrement des détecteurs QS-H et facilitent leur intégration dans un système existant. SENSEURS GRANDE SURFACE Des senseurs pyroélectriques de 5 mm et 9 mm de diamètre facilitent l'alignement optique. PLUSIEURS FILTRES IR EN OPTION • Quartz : 0,2 – 3,5 µm • Fluorure de baryum : 0,2 – 17,5 µm • Saphir : 0,1 – 7,0 µm • Silicium : 1,2 – 9,0 µm et 22 – 100 µm • Germanium AR : 1,8 – 23 µm (crête 10,6 µm) DÉTECTEURS PYROÉLECTRIQUES THERMIQUES Nos détecteurs pyroélectriques sont une catégorie de détecteurs thermiques à température ambiante qui produisent un courant de sortie directement proportionnel au degré de changement de la température lorsqu’ils sont exposés à une source de radiation. On les décrit mieux comme une source de courant CA, un condensateur et une résistance. Leur courant de sortie est régi par l’équation I = p(T)·A·dT/dt, où I est le courant, p(T) est le coefficient pyroélectrique, A est l’aire telle que définie par l’électrode avant, et dT/dt est le degré de changement de la température du cristal pyroélectrique.
