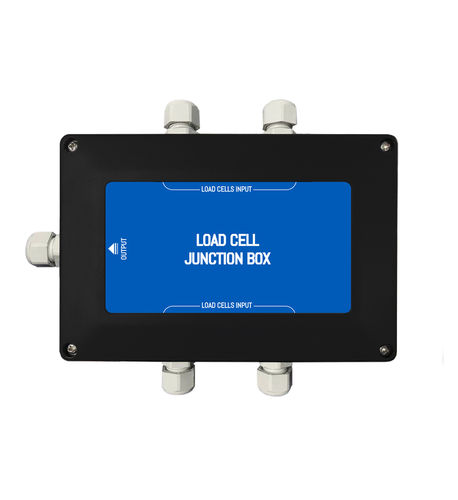

Boîte de dérivation murale GM-JX-V

pour capteur de force

GM-JX-V n'est pas une boîte de jonction de cellule de charge normale et traditionnelle. En plus de réguler la fonction de câblage, elle peut compenser et corriger la déviation des quatre angles en ajustant la valeur de résistance du potentiomètre de précision. Dans certaines occasions de pesage spéciales, lorsque l'écart angulaire est si important qu'il affecte les résultats de la mesure, cette boîte de jonction peut résoudre efficacement les problèmes de l'utilisateur. Méthode de connexion à six fils 1. Compatible avec les cellules de charge à quatre fils 2. Les bornes internes sont identifiées comme suit "EX+"-- EXCITATION + "SN+"-- SENSE + "EX-" -- EXCITATION - "SN-" -- SENSE - "SIG+"-- SIGNAL + "SIG-"-- SIGNAL - "GND"-- SHIELD Méthode de réglage 1. Le potentiomètre de précision VR1~VR4 permet de régler finement le signal de sortie de chaque cellule de charge, ce qui est utilisé pour ajuster la déviation à quatre angles du système. 2. Les commutateurs dip à quatre canaux SW1 à SW4 sont utilisés pour déconnecter ou connecter le capteur de charge correspondant. Lorsqu'il est en position OFF, le capteur est déconnecté du système. Lorsqu'il est en position ON, le capteur est connecté au système.
