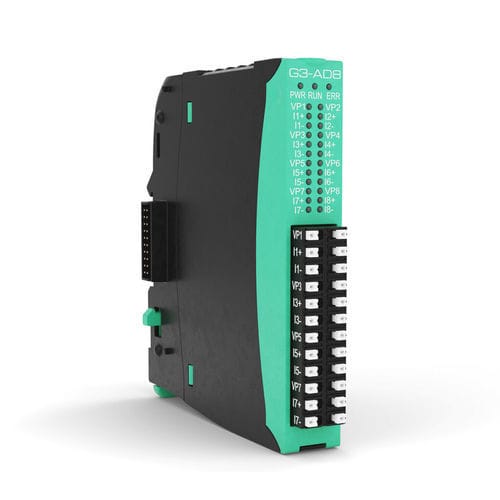

Module d'entrée analogique G3-AD8

EtherCAT8 canauxà 8 entrées analogiques

Le module G3-AD8 possède 8 entrées analogiques isolées qui peuvent être utilisées pour lire les signaux de différents types de capteurs linéaires, d’unités de retransmission, de servocommandes, de systèmes de position. Les entrées peuvent être configurées par logiciel en tant que tension (0…10V, ±10V), courant (0…20mA, 4…20mA) ou Po-tentiomètre (>1kΩ). Le G3-AD8 peut être utilisé avec tous les modules et le pont G-Mation G3 dont il reçoit l’alimentation. Le G3-AD8 peut acquérir 8 entrées analogiques en moins de 100μs pour 8 canaux, permettant des applications rapides et précises de boucle fermée et de surveillance de processus en combinaison avec la communication Ethercat. Chaque entrée est protégée contre les erreurs de connexion. Chaque entrée dispose d’un filtre d’entrée indépendant sélectionnable par logiciel. Configurable analog input: – Voltage 0…10V, ±10V > 1MΩ – Current 0/4…20mA = 100Ω – Potentiometer > 1MΩ Acuracy better than di 0,2% f.s. 16 bits A/D conversion Sampling time <100μS per 8 canali Digital filter software configurable Diagnostics: – Power supply detection LED
