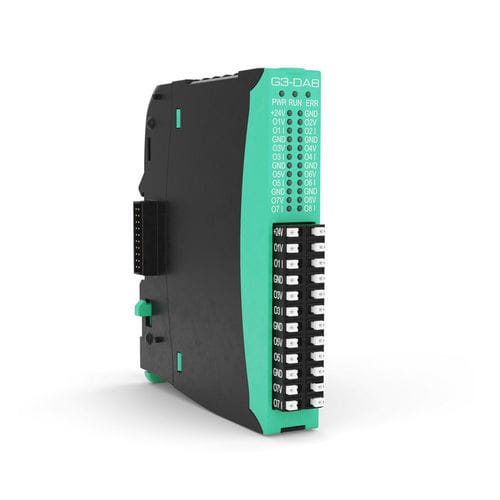

Module de sortie analogique G3-DA8

EthernetEtherCATà 8 sorties analogiques

Le module G3-DA8 possède 8 sorties analogiques isolées qui peuvent être utilisées pour envoyer des signaux de référence à des variateurs, des servocommandes, alimenter des relais statiques avec une entrée linéaire, ou retransmettre des variables à des dispositifs d’enregistrement ou à d’autres unités, etc. Les sorties peuvent être configurées par logiciel en tant que sortie de tension (±10V) ou sortie de courant (0…20mA, 4…20mA). Le G3-DA8 peut être utilisé avec tous les modules et le pont G-Mation G3 dont il reçoit l’alimentation pour l’électronique de contrôle. Il a besoin d’une alimentation externe de +24V±25%, 0,5A max pour les signaux de terrain. Le G3-DA8 peut rafraîchir 8 sorties analogiques en moins de 80μs, permettant des applications de contrôle de processus et de boucle fermée rapides et précises en combinaison avec des protocoles de communication en temps réel Ethernet rapides. Les sorties sont protégées contre les courts-circuits et les surcharges. Sortie analogique configurable : – Tension ±10V max 20mA par canal – Courant 0…20mA, 4…20mA, charge max 600Ω Précision meilleure que di 0,2% f.s. Conversion A/D 16 bits Temps d’échantillonnage <80μS par 8 canaux Diagnostics : – LED de détection de l’alimentation électrique
