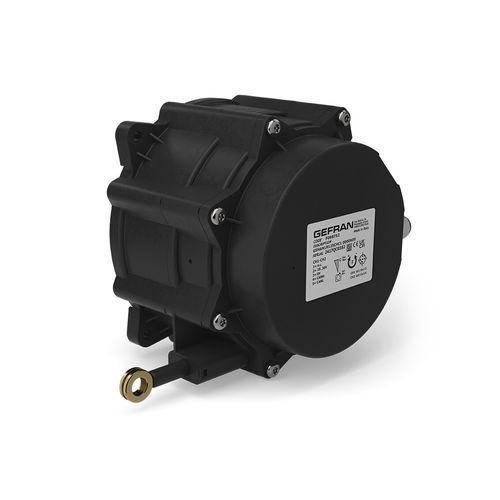

Transducteur de position linéaire GSH-A
sans liaison mécaniqueà effet HallMEMS

Transducteur de position linéaire - GSH-A - GEFRAN - sans liaison mécanique / à effet Hall / MEMS
Transducteur de position linéaire - GSH-A - GEFRAN - sans liaison mécanique / à effet Hall / MEMS
Transducteur de position linéaire - GSH-A - GEFRAN - sans liaison mécanique / à effet Hall / MEMS - image - 2
Transducteur de position linéaire - GSH-A - GEFRAN - sans liaison mécanique / à effet Hall / MEMS - image - 3
Transducteur de position linéaire - GSH-A - GEFRAN - sans liaison mécanique / à effet Hall / MEMS - image - 4
Transducteur de position linéaire - GSH-A - GEFRAN - sans liaison mécanique / à effet Hall / MEMS - image - 5
Transducteur de position linéaire - GSH-A - GEFRAN - sans liaison mécanique / à effet Hall / MEMS - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
linéaire
Contact / sans contact
sans liaison mécanique
Technologie
à effet Hall, à résistance, MEMS
Signal de sortie
CANopen
Indices de protection
IP67
.autres caractéristiques
compact, en acier inoxydable, redondant
Plage de mesure

Max: 12,5 m
(41'00" )

Min: 10 m
(32'09" )

Linéarité

0,5 %

Fréquence de mesure

Max: 2 000 Hz

Min: 10 Hz

Tension d’alimentation

Max: 36 V

Min: 10 V

Température ambiante

Max: 85 °C
(185 °F)

Min: -40 °C
(-40 °F)

Description

Capteur linéaire sans contact – technologie HALL EFFECT – avec inclinomètre MEMS à axe unique intégré (c’est-à-dire axe Z unique). avec inclinomètre MEMS à axe unique intégré (c.-à-d. axe Z unique). Les excellentes performances, l’indice de protection IP élevé et la résistance aux chocs et aux vibrations garantissent les performances du capteur dans les applications hydrauliques mobiles typiques, partout où il est nécessaire de surveiller simultanément une position linéaire et un angle d’inclinaison. La conception compacte, avec la sortie du signal CANopen et le circuit entièrement redondant, à la fois pour la position linéaire et pour les mesures de l’angle d’inclinaison, font de ce capteur un transducteur multivariable de pointe. Angle d’inclinaison de 360° (±180°) axe z unique Résolution : 0,1 mm de position linéaire / 0,1 degré d’angle d’inclinaison Connexions électriques : Sortie connecteur M12 Sortie CANopen 14 bits Chocs : impulsion sur 3 axes ; 50g 11 ms selon IEC 60068-2-27 Compatibilité électromagnétique : 2014/30/EU Compatibilité électromagnétique (CEM) Durée de vie : 500.000 vitesse max. 1m/s acc. max 0,5g ; 250.000 vitesse max. 2 m/s acc. max 1g ; vitesse typique 1m/s, accélération typique 1g Matériau de construction du corps du transducteur et du câble Transducteur : PBT Fil : Acier inoxydable AISI316, revêtement en nylon Ø0,85 mm

Catalogues

Aucun catalogue n’est disponible pour ce produit.
