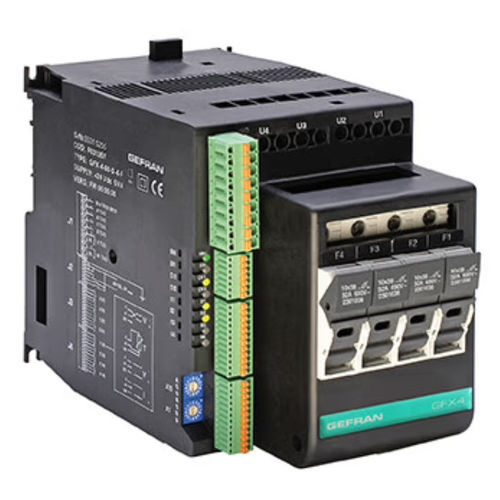

Contrôleur de puissance SCR GFX4-IR

à transitoires rapidestriphasémodulaire

GFX4-IR est un système de régulation multi-boucles, destiné à la gestion de la puissance électrique. Chaque unité gère quatre boucles de commande indépendantes. Il s'agit d'unité extrêmement compacte, qui réunit néanmoins plusieurs éléments typiques d'une armoire électrique. A savoir: régulateur groupe statique transformateurs ampèremétriques porte-fusibles disjoncteurs (en option) Cette architecture permet de réduire l'encombrement et les temps de câblage. Sur le plan fonctionnel, le GFX4-IR est géré par un microprocesseur qui pilote en toute autonomie les quatre boucles de régulation, outre à assurer des fonctions spécialement conçues pour gérer des charges monophasées ou triphasées, avec faib coefficient thermique, des lampes à l'infrarouge à ondes moyennes ou courtes, ainsi que des circuits primaires de transformateurs. Les multiples modalités d'amorçage sont configurables par voie logicielle; elles prévoient les fonctions suivantes: ZC: Zero crossing avec temps de cycle constant pour les charges ordinaires BF: Burst firing avec temps de cycle variable pour les systèmes à faible inertie thermique et les lampes IR à ondes moyennes HSC: Cycle simple pour lampes IR à ondes courtes avec réduction du scintellement (half single cycle) PA: Commande à angle de phase avec limite de courant pour les lampes IR à ondes courtes et les circuits primaires de transformateurs, pouvant être associés à des options soft start up et soft stop down avec limitation du courant rms maximum.
