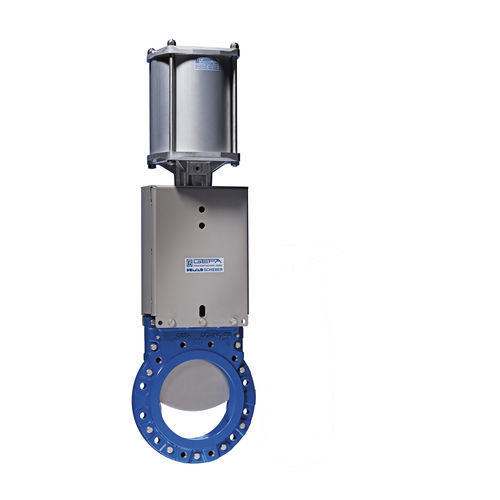

Vanne à guillotine AT 200à commande pneumatiquepour eaux uséespour boue
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à guillotine
- Actionnement
- à commande pneumatique
- Media
- pour eaux usées, pour boue, pour biogaz
- Corps
- à bride, type lug, 2-pièces, en inox
- Application
- pour l'industrie chimique, pour l'industrie agroalimentaire, pour l'industrie pétrolière, pour le traitement des eaux, pour la construction navale, de pompe, pour l'industrie du papier, de ciment, de boues
- Autres fonctions
- d'évacuation
- Autres caractéristiques
- DIN, compacte, bidirectionnelle, ATEX
- DN
Min: 50 mm
(1,969 in)Max: 1 800 mm
(70,866 in)- Pression
10 bar, 16 bar
(145 psi, 232,1 psi)- Température
Min: -30 °C
(-22 °F)Max: 200 °C
(392 °F)
Description
Vanne à guillotine à oreilles pour montage entre brides selon EN 1092-1 / PN 10. DN 200-DN 400 également disponible en PN 16. Convient également pour les services en cul-de-sac. Corps en deux parties, fermeture étanche bidirectionnelle. Plaque métallique guidée, verrouillée en position fermée. Joint transversal COMPACT auto-ajustable, pas besoin de presse-étoupe - sans entretien. Coins d'évacuation autonettoyants avec arête de coupe dans la partie inférieure du corps.
Dimension face à face selon EN 558-1 ligne 20/16 (DIN 3202 K1/K3)
Corps GG25, EN GJL-250/GGG40, EN GJS-400-15, acier inoxydable 1.4408
Revêtement EKB, intérieur et extérieur
Couleur RAL 5010
Plaque Acier inoxydable 1.4301, 1.4571, 1.4462 etc.
Joints NBR (EPDM, FPM, PTFE, fibre céramique, etc.)
Certifications Marquage CE, approbation FDA, ATEX (zone 0/20), SIL
---
