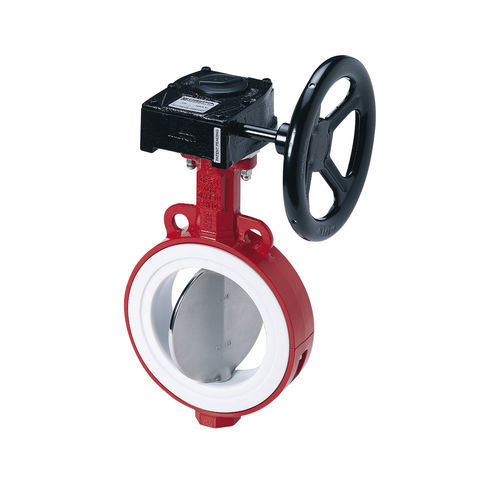

Vanne papillon KG 6avec volantpour l'eauà bride
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- avec volant
- Media
- pour l'eau
- Corps
- à bride, wafer, 2-pièces, en acier inoxydable, en fonte, en acier moulé, revêtue de PTFE
- Applications
- pour l'industrie chimique, pour l'industrie agroalimentaire, pour l'industrie pétrolière
- Autres fonctions
- d'évacuation
- Autres caractéristiques
- ISO, ANSI, DIN
- DN
Min: 50 mm
(1,969 in)Max: 300 mm
(11,811 in)- Pression
10 bar, 16 bar
(145 psi, 232,1 psi)- Température
Min: -30 °C
(-22 °F)Max: 200 °C
(392 °F)
Description
Vanne papillon de type Wafer pour installation entre brides EN 1092, PN 10/16, ASME classe 150. Corps en deux parties, auto-centrant, disque et tige de vanne en une seule partie, étanche aux bulles d'air jusqu'à 10 bar.
Dimension face à face DIN EN 558 ligne 20 API 609 tableau 1
Bride de montage DIN EN ISO 5211
Test DIN EN 12266 P10 P11 P12 Taux de fuite A
Certifications Marquage CE, TA Luft, approbation FDA, certification alimentaire 1935/2004, ATEX
---
VIDÉO
Autres produits GEFA Processtechnik
PTFE-lined butterfly valves
