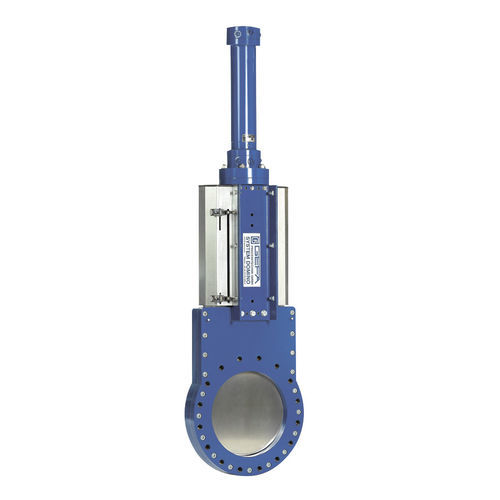

Vanne à guillotine AT 400 à commande pneumatiquede régulationpour l'eau
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à guillotine
- Actionnement
- à commande pneumatique
- Fonction
- de régulation
- Media
- pour l'eau
- Corps
- à bride, type lug, 2-pièces, en acier inoxydable
- Application
- pour l'industrie chimique, pour le traitement des eaux, pour pompe, pour l'industrie minière, pour ligne d'alimentation électrique
- Autres caractéristiques
- DIN, compacte, bidirectionnelle, ATEX
- DN
Max: 1 200 mm
(47,244 in)Min: 40 mm
(1,575 in)- Pression
Max: 40 bar
(580,2 psi)Min: 2,5 bar
(36,3 psi)- Température
Max: 200 °C
(392 °F)Min: -30 °C
(-22 °F)
Description
Robinet-vanne à guillotine avec alésage complètement rond - possibilité d'une conception spéciale selon les demandes du client. Vanne à guillotine à oreilles pour montage entre brides selon EN 1092-1 / PN 2,5-PN 40. Classes de pression, longueurs et diamètres nominaux spéciaux possibles. Convient également pour le service en cul-de-sac (SD 9). Corps en deux parties, fermeture étanche bidirectionnelle. Plaque métallique guidée, verrouillée en position fermée. Joint transversal COMPACT auto-ajustable. En option : étanchéité secondaire, réajustable de l'extérieur. Arête de coupe dans la partie inférieure du corps.
Dimension face à face selon par exemple EN 558-1 ligne 20/16/25 (DIN 3202 K1/K2/K3)
Corps GGG40, EN GJS-400-15, acier, acier inoxydable
Plaque Acier inoxydable 1.4301, 1.4571, 1.4462, etc.
Joints NBR (EPDM, FPM, MVQ, etc.)
Certifications Marquage CE, approbation FDA, ATEX
---
