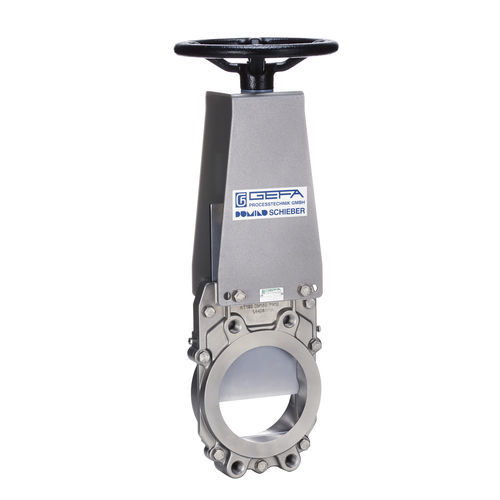

Vanne à guillotine AT 150avec volantd'arrêtpour l'eau
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à guillotine
- Actionnement
- avec volant
- Fonction
- d'arrêt
- Media
- pour l'eau, pour boue
- Corps
- à bride, wafer, type lug, 2-pièces, en inox
- Application
- pour l'industrie chimique, pour l'industrie agroalimentaire, pour l'industrie pétrolière, pour le traitement des eaux, pour la construction navale, pour pompe, pour l'industrie du papier, de ciment, de boues
- Autres caractéristiques
- DIN, compacte, bidirectionnelle, ATEX
- DN
Max: 400 mm
(15,748 in)Min: 50 mm
(1,969 in)- Pression
10 bar
(145 psi)- Température
Max: 200 °C
(392 °F)Min: -30 °C
(-22 °F)
Description
Vanne à guillotine de type Wafer et lug pour montage entre brides selon EN 1092-1 / PN 10. Corps en deux parties, fermeture étanche bidirectionnelle. Plaque métallique guidée, verrouillée en position fermée. Joint transversal COMPACT auto-ajustable, pas besoin de presse-étoupe - sans entretien. Coins d'évacuation autonettoyants avec arête de coupe dans la partie inférieure du corps.
Dimensions face à face selon EN 558-1 ligne 20 (DIN 3202 K1)
Corps Acier inoxydable 1.4408
Plaque Acier inoxydable 1.4571 chromé dur
Joints NBR (EPDM, FPM, PTFE, fibre céramique, etc.)
Certifications Marquage CE, approbation FDA, ATEX (zone 0/20)
---
