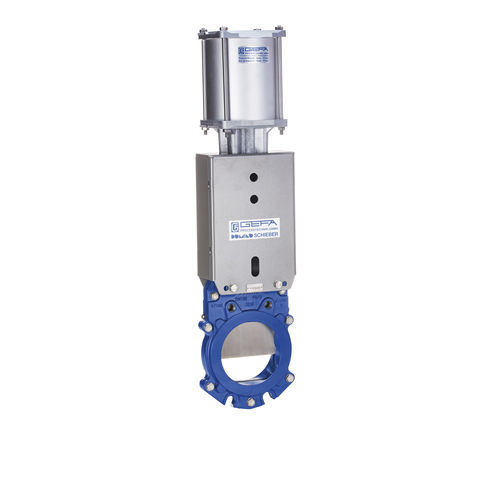

Vanne à guillotine AT 100 pneumatiquepour l'eaupour boue
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à guillotine
- Actionnement
- pneumatique
- Media
- pour l'eau, pour boue
- Corps
- à bride, wafer, type lug, en acier inoxydable
- Applications
- pour l'industrie chimique, pour l'industrie agroalimentaire, pour l'industrie pétrolière, pour le traitement des eaux, pour la construction navale, pour pompe, pour l'industrie du papier, de ciment, de boues, pour ligne d'alimentation électrique
- Autres fonctions
- d'évacuation
- Autres caractéristiques
- DIN, compacte, bidirectionnelle, ATEX
- DN
Min: 100 mm
(3,937 in)Max: 400 mm
(15,748 in)- Pression
10 bar
(145 psi)- Température
Min: -30 °C
(-22 °F)Max: 200 °C
(392 °F)
Description
Vanne à guillotine de type Wafer pour montage entre brides, à partir de DN 250 également disponible en version à oreilles pour brides selon EN 1092-1 / PN 10. Corps en deux parties, fermeture étanche bidirectionnelle. Plaque métallique guidée, verrouillée en position fermée. Joint transversal COMPACT auto-ajustable, pas besoin de presse-étoupe - sans entretien. Coins d'évacuation autonettoyants avec arête de coupe dans la partie inférieure du corps.
Dimensions face à face selon EN 558-1 ligne 20 (DIN 3202 K1)
Corps GG25, EN GJL-250
Revêtement EKB, intérieur et extérieur
Couleur RAL 5010
Plaque Acier inoxydable 1.4301 ou 1.4571
Joints NBR (EPDM, FPM, PTFE, fibre céramique, etc.)
Certifications Marquage CE, approbation FDA, ATEX (zone 0/20)
---
