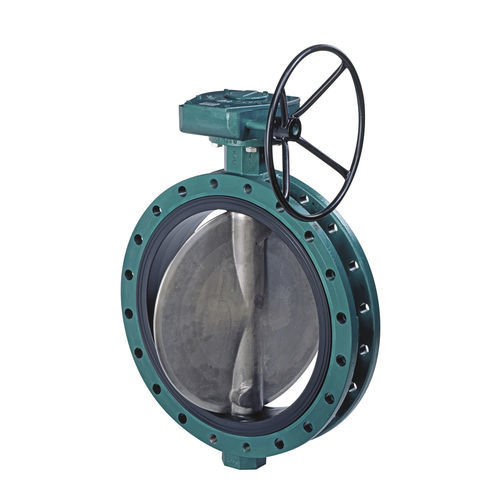

Vanne papillon K 07avec volantd'arrêtpour l'eau
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- avec volant
- Fonction
- d'arrêt
- Media
- pour l'eau
- Corps
- à bride double, à siège, type lug, 1-pièce, en acier inoxydable, en fonte
- Application
- pour l'industrie chimique, pour l'industrie agroalimentaire, pour l'industrie pétrolière
- Autres caractéristiques
- ISO, ANSI, DIN
- DN
Min: 600 mm
(23,622 in)Max: 1 200 mm
(47,244 in)- Pression
6 bar, 10 bar, 16 bar
(87 psi, 145 psi, 232,1 psi)- Température
Min: -30 °C
(-22 °F)Max: 130 °C
(266 °F)
Description
Vanne papillon à double bride pour installation entre brides EN 1092, PN 6/10. Corps monobloc à double bride, adapté à un service en cul-de-sac. Tige de vanne continue, reliée intérieurement au disque de la vanne par des goujons. Le raccordement est protégé du fluide. Bague de siège interchangeable avec bague d'appui supplémentaire en acier, servant de liaison caoutchouc-métal solide pour une épaisseur d'élastomère solide d'environ 15 à 17 mm.
Dimensions face à face selon les normes de l'usine
Bride de montage DIN EN ISO 5211
Test DIN EN 12266 P10 P11 P12 taux de fuite A
Certifications Marquage CE, TA Luft, approbation FDA, certification alimentaire 1935/2004, ATEX
---
