Carte convertisseur PCIe

E/SFPGA

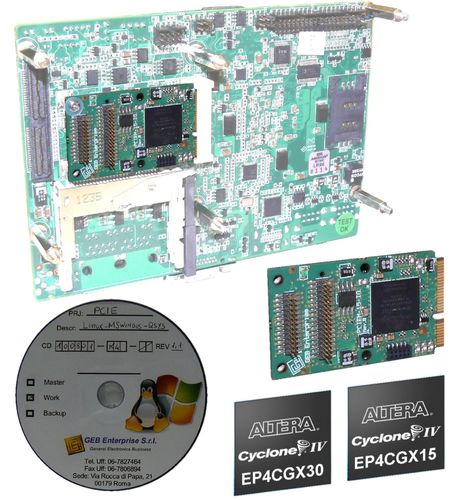

L'entreprise de GEB a augmenté de mini marques de conseil de PCIe faciles d'ajouter des possibilités puissantes d'entrée-sortie et de DSP sur vos cartes mères d'ordinateur monocarte ou de MINI-ITX. Elle ajoute des possibilités élevées programmables d'entrée-sortie et de DSP de largeur de bande de FPGA à un bas coût, les rendant idéales pour des équipements dans beaucoup de domaines d'application, tels qu'electromedical, automation, sonar, radar de meteo, exécutions et analyse de taux d'erreurs, vidéo et joueurs et enregistreurs de données. En utilisant DMA et la mémoire système de PC vous serez de stocker/le flux données de rappel jusqu'à environ 250 Moctets/sec laissant construire le joueur/enregistreur sans mémoire de données avec des possibilités de DSP. Le mini facteur standard de forme de PCIe est idéal pour beaucoup de genres d'applications, il est présent sur beaucoup de cartes mères compactes de PC telles qu'Intel Galilée et Advantech MIO-5250. Le PCIEM-15-IO accueille un Altera CycloneIV-GX EP4CGX30BF14C6N FPGA qui fait les interfaces de cible câblées disponibles de PCIe, 29440LE, 1080Kbits la RAM, 4xPLLs, 80xMultiplyers. Les connecteurs d'entrée-sortie, apportant dehors 53 bornes de l'entrée-sortie FPGA et 3 horloges, connecte le panneau d'embout avant, tel que le levier de niveau ou l'ADC/DAC. Un module de RAM de 2 Moctets peut également être accueilli sur eux laissant utiliser une unité centrale de traitement de NIOSII pour manipuler des interruptions critiques. Utilisant les outils d'Altera, certains pré-ont créé des structures fournies à l'intérieur du kit de développement et l'IP libre d'Altera, vous pourrez établir un système complet de la coutume FPGA en peu d'heures. Les conducteurs de MS Windows et de Linux, peuvent en mesure à la lecture/écriture les registres d'entrée-sortie, manipulent des interruptions, contrôlent DMA dans la mémoire virtuelle. Les programmes de démo et d'exemple sont également disponibles.
