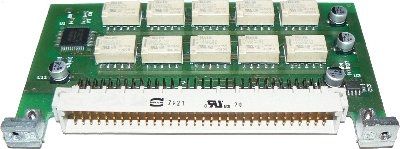

Adaptateur électrique de test 20 ch | BSPIO-RELE5

mâle

Le BSPIO-RELE5 fournit parallèle-balaye l'accès commandé à jusqu'à 20 noeuds analogues électriques pour conduire des entrées de signal analogue ou sentir des sorties de signal analogue. Ce module ajoute aux montages de JTAG les possibilités des essais analogues et les mesures ont intégré avec l'UUT frontière-balayent ou logique de commande traditionnelle. Le BSPIO-RELE5 est disponible dans deux versions de base, les deux compatibles avec les connecteurs DIN41612 femelles standard dans un montage d'essai. Une version, le BSPIO-RELE5-A1, principalement destiné aux montages d'essai avec peu de BSPIOs, et contient une interface standard de TTL sur le signal des robinets TCK. Ce module facilite frontière-balayent l'interconnexion examinant en utilisant un raccordement direct au port d'Access d'essai de JTAG/IEEE 1149.1 (ROBINET). L'autre version, le BSPIO-RELE5-A2, est prévue pour des montages d'essai avec des beaucoup de BSPIOs et contient une interface équilibrée de LVDS sur le signal des robinets TCK. Ce module facilite frontière-balayent l'interconnexion examinant en utilisant un petit raccordement d'interface au ROBINET de JTAG/IEEE 1149.1.
