Carte d'E/S numérique

TTLPCI Express

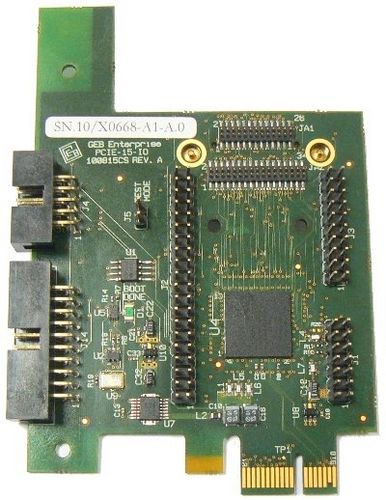

La carte de PC standard de PCIe est équipée de tous les dispositifs nécessaires pour commencer à employer les dispositifs avançés de la famille d'Altera CycloneIV-GX. Les besoins de essai sont également répondus, avec l'aide d'un panneau de Sopc-Carte. Le PCIe vient dans la taille standard, avec jusqu'à 53 voies numériques d'entrée-sortie d'utilisateur, la norme de 3.3V LVTTL, chacune avec des susceptibilités de sens, aussi bien que la commande, bi-directionnelles et de trois états indépendantes. Il a une tension simple d'alimentation de l'énergie 3.3V, avec réveillent l'appui, un signal d'horloges d'entrée d'utilisateur et deux signaux produits d'horloges, avec la norme consacrée de PLL et de 3.3V LVTLL. C'est un dispositif d'initialisation, avec un port d'Access d'essai, circuities de moniteur d'alimentation d'énergie et de remise, et embarque l'oscillateur en cristal chacun. 2 le module du mb SRAM est facultatif, et le dispositif est conforme avec le JTAG/IEEE 1149.1 frontière-balayent le connecteur standard de sableuse.
