Presse à injecter horizontale FLEXI CUBE

hydrauliquemultimatière

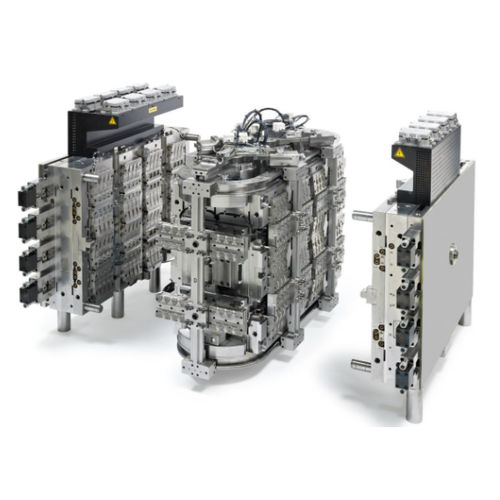

NOUVEAU CONCEPT DE MOULAGE À PLUSIEURS COMPOSANTS RENDEMENT ÉLEVÉ - FLEXIBILITÉ MAXIMALE DE LA MISE EN PAGE - TAILLE MINIMALE Boucherie a récemment introduit un tout nouveau concept dans le domaine du moulage par injection multi-composants avec la livraison de son premier moule "Flexi Cube". Le premier moule de ce type a été livré pour une poignée à 3 composants dans une configuration à 24 cavités. Ce moule particulier est un moule à 5 stations : STATION 1 - 24 cavités pour l'injection du premier matériau STATION 2 - refroidissement STATION 3 - 24 cavités pour l'injection du deuxième composant STATION 4 - 24 cavités pour l'injection du troisième composant STATION 5 - à l'extérieur du moule pour l'éjection du produit ou le démoulage pendant un cycle de moulage actif Bien que le produit se caractérise par une épaisseur de paroi relativement importante, le temps de cycle global n'a été que de 15 secondes ! Le cœur de ce moule ingénieux est un concept d'empilement avec un cube central fixe autour duquel sont prévues diverses stations de circonférence et qui sont reliées par un système de transport qui circule autour de ce cube. Pour cela, un rail solide est installé autour du cube sur lequel circulent des supports avec des pièces moulées. Ces supports sont déplacés au moyen de servomoteurs permettant aux supports de parcourir différentes distances. Ainsi, le nombre de stations, leurs positions individuelles et leurs fonctions peuvent être sélectionnés selon les besoins. Il en résulte une flexibilité maximale dans la disposition des moules. Des versions pour 4 composants ou plus peuvent être construites avec ou sans stations de refroidissement intermédiaires entre les stations d'injection si souhaité ou encore avec une ou plusieurs stations d'éjection ou des positions où des structures préfabriquées peuvent être insérées (moulage par insertion).
