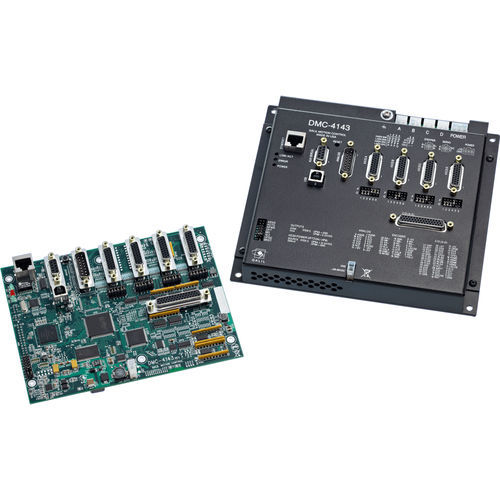

Carte de contrôle de mouvement multiaxe DMC-41x3

pas à passervomoteurEthernet

Le contrôleur du mouvement DMC-41x3 est un de la dernière génération de Galil, contrôleur autonome de mouvement. Comparé au contrôleur DMC-21x3, le DMC-41x3 offre les améliorations suivantes : Ethernet 100BASE-T, port RS232 aux., port USB, entrées analogiques non engagées, fréquences d'encodeur de jusqu'à 15 mégahertz, plus de mémoire de programme, et fréquences plus rapides d'échantillon. Le DMC-41x3 également adapte aux mêmes commandes de moteur de pas et servo utilisées dans la série DMC-40x0 et permet deux 4 que l'axe 750 W conduit pour être installé dans le paquet de contrôleur de 8 axes. Le DMC-41x3 est disponible comme contrôleur niveau de la boîte ou niveau de la carte de mouvement. L'unité actionne autonome ou se connecte par interface à un PC à l'Ethernet 10/100BASE-T, ou à USB. Elle inclut l'entrée-sortie optiquement d'isolement en plus des entrées et sorties analogues. Le contrôleur DMC-41x3 et la boîte de commande accepte la puissance d'une source simple de 20-80 volts continu. Le DMC-41x3 est disponible dans un huit formats d'axe, et chaque axe est utilisateur-configurable pour l'opération de moteur de pas ou servo. Les caractéristiques de programmation standard incluent la compensation de PID avec la réaction de vitesse et d'accélération, traitement multitâche pour courir simultanément jusqu'à huit programmes, et entrée-sortie traitant pour synchroniser le mouvement avec des événements externes. Les modes du mouvement incluent le positionnement point par point, l'embrayage de cheminement, pulsant, linéaire et circulaire de position et l'ECAM d'interpolation, de contournement, électroniques. Comme tous les contrôleurs de Galil, la programmation du DMC-41x3 est simplifiée avec des commandes à deux lettres et intuitives et un ensemble complet des outils logiciels tels que GDK pour l'accord et l'analyse servo.
