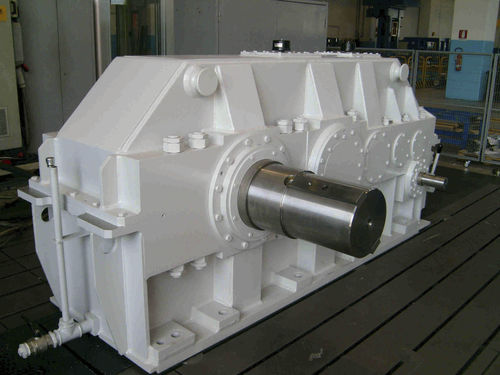

Réducteur à couple conique

à arbres parallèlesà arbre plein> 10 kNm

Le Groupe Galbiati a récemment fabriqué un engrenage de commande pour un convertisseur-treuil destiné à l'aciérie de Rourkela en Inde. Le mécanisme de commande du treuil est commandé par deux moteurs électriques d'une puissance totale de 264 kW / 1450 tr/min. L'axe lent tourne à une vitesse de 7,18/3,02 tr/min (le rapport de démultiplication est donc de 201/480). Équipé d'un moteur auxiliaire pneumatique de 38 kW et 1500 tr/min, les différentes vitesses finales sont obtenues par le processus de positionnement (commandé par micro-interrupteur) avec deux transmissions dentées et une vitesse de 0. Le réducteur est équipé d'un carter métallique soudé, recuit et poncé qui a été usiné sur une machine-outil CNC moderne, dont le groupe Galbiati possède plusieurs exemplaires. Roues dentées à vis unique en acier 18NiCrMo5 de haute qualité, cimentées avec une dureté superficielle de 58-60 HRC selon les normes de qualité ISO- DIN 6/7. La boîte de vitesses est équipée d'un arbre à mouvement lent en acier allié au molybdène et d'un roulement à billes de haute qualité conçu pour une durée de vie minimale de 50 000 heures à plein régime. Ensuite, les photos montrent l'acceptation finale (test de fonctionnement) en présence et à l'entière satisfaction du client.
