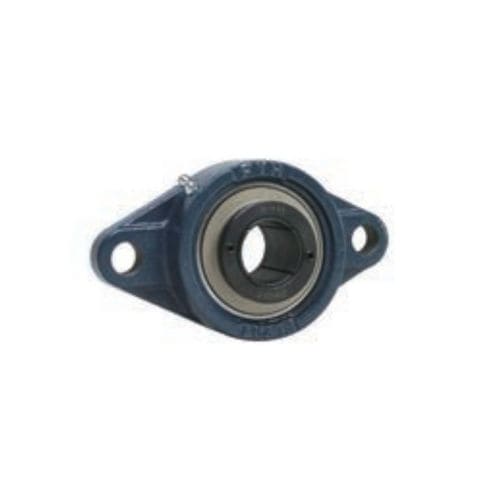

Palier à bride ZKFL series

à roulement à billesen acieren fonte

Variations de la tolérance de la distance entre la surface de montage et le centre de l'alésage sphérique (3A2s) et tolérance de la position du trou de boulon (X) Alésage conique (avec adaptateur) d1 20 ~ 40 mm Les formes et dimensions de la Lc du FL205JE3 (boîtier avec couvercle en fonte) sont indiquées ci-dessous 1. Dans la partie No. de l'unité et des unités avec couvercles, les codes de montage suivent le diamètre de l'alésage des munters. 2. Les numéros de référence des installations de graissage applicables sont indiqués ci-dessous. A-1/4-28UNF.........205~210, X05~X09, 305~308 A-R1/8...................211~212, X10, 309~312 3. Dans le numéro de pièce des roulements avec adaptateurs, mettez UK dans le numéro de pièce indiqué dans les tableaux dimensionnels à ZK. (Exemple de numéro de pièce : ZK206) 4. Comme pour le produit de type triple joint (205 est le produit de type double joint), le suffixe x code L3 (ou L2) suit le numéro de pièce de l'unité ou du roulement. (Exemple de numéro de pièce : ZKFL206JL3) 5. Pour les dimensions et les formes des roulements et des adaptateurs applicables, voir les tableaux de dimensions des roulements à billes pour l'unité et l'adaptateur. 6. Des boîtiers en fonte à graphite nodulaire sont également disponibles
