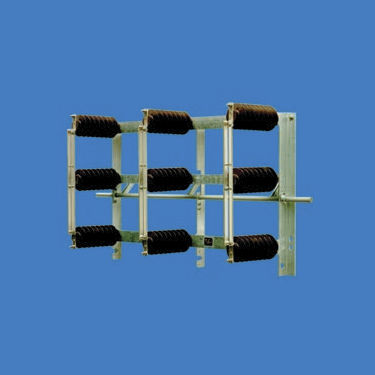

Interrupteur-sectionneur fusible FTr 38,5 series

moyenne tensionunipolaire3 pôles

Les sectionneurs d'extérieur FTr à 1 et 3 pôles sont utilisables pour une plage de tension nominale de 12 kV à 38,5 kV et une plage de courant nominal de 400 A à 4000 A. Le courant de courte durée nominal jusqu'à 50 kA pour une durée de 3 s selon le type a été testé. Les dispositifs de mise à la terre tripolaires FES sont utilisables pour une plage de tension nominale de 12 kV à 38,5 kV. Un courant nominal de courte durée allant jusqu'à 63 kA est spécifié en fonction du type. Tous les interrupteurs sont testés conformément à la norme EN 62271-102 et conviennent au montage vertical (angle de fonctionnement de 900) ou au montage horizontal (angle de fonctionnement de 1100). Chaque interrupteur est accompagné d'un manuel d'instructions pour le transport, le montage et la mise en service. Les sectionneurs et les dispositifs de mise à la terre sont capables de supporter le courant de courte durée et le courant de tenue nominaux conformément aux données de la plaque signalétique. Les cadres de base des interrupteurs sont galvanisés à chaud. Le système de contact principal est en cuivre électrolytique et la surface est argentée conformément à la norme QTL 0200. Les ressorts de pression antirouille maintiennent la force de contact requise pendant toute la durée de vie mécanique.
