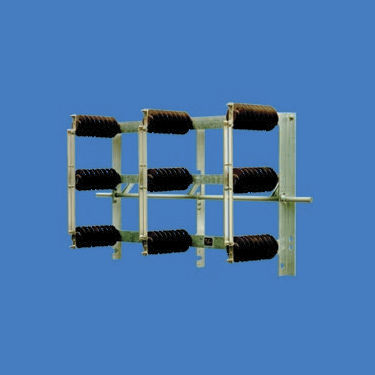

Interrupteur-sectionneur moyenne tension FES 24

3 pôlesverticalhorizontal

Les sectionneurs d'extérieur FTr à 1 et 3 pôles sont utilisables pour une plage de tension nominale de 12 kV à 38,5 kV et une plage de courant nominal de 400 A à 4000 A. Le courant de courte durée nominal jusqu'à 50 kA pour une durée de 3s selon le type a été testé.Les dispositifs de mise à la terre FES à 3 pôles sont utilisables pour une plage de tension nominale de 12 kV à 38,5 kV.Tous les interrupteurs sont testés selon la norme EN 62271-102 et conviennent soit pour un montage vertical (angle de fonctionnement de 900) soit pour un montage horizontal (angle de fonctionnement de 1100).Chaque interrupteur est accompagné d'un manuel d'instructions pour le transport, le montage et la mise en service. Les sectionneurs et les dispositifs de mise à la terre sont capables de supporter leur temps de court-circuit nominal et leur courant de tenue nominal selon les données de la plaque signalétique. Les châssis de base des interrupteurs sont galvanisés à chaud. Le système de contact principal est en cuivre électrolytique et la surface est argentée selon QTL 0200. Les ressorts de pression inoxydables maintiennent la force de contact requise pendant toute la durée de vie mécanique.
