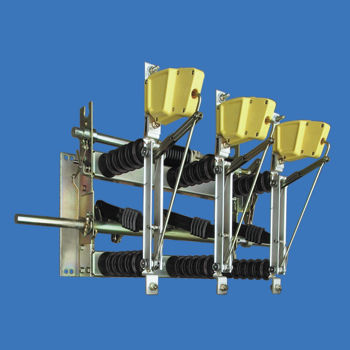

Interrupteur-sectionneur fusible H 22 SEA

moyenne tension3 pôlesAC

Le type H 22 SEA est disponible avec des interrupteurs de mise à la terre intégrés dans le cadre de l'interrupteur.Un verrouillage mécanique positif entre le disjoncteur et l'interrupteur de mise à la terre est possible.Les interrupteurs de mise à la terre ont généralement une capacité de court-circuit et sont donc résistants à la fermeture.Les bobines de déclenchement ou les déclencheurs à dérivation (110 V, 230 V AC, ou 24 V, 60 V, 110 V, 220 V DC) ne peuvent être montés que sur les interrupteurs avec un mécanisme sans déclenchement (pas H 22 EK), les contacts de signalisation peuvent être montés sur tous les interrupteurs, y compris les interrupteurs de mise à la terre.Tous les interrupteurs H 22 SEA sont disponibles avec un délai de déclenchement mécanique (retard) conformément à la norme EN 62271-105, ce qui constitue une solution économique pour la protection continue des transformateurs du réseau local par le fusible HV HBC du côté haute tension, cette protection étant normalement assurée par un disjoncteur.L'actionnement de l'interrupteur de charge H 22 peut être effectué par un système de liaison actionné par un levier ou par un mécanisme motorisé selon la liste 774.
