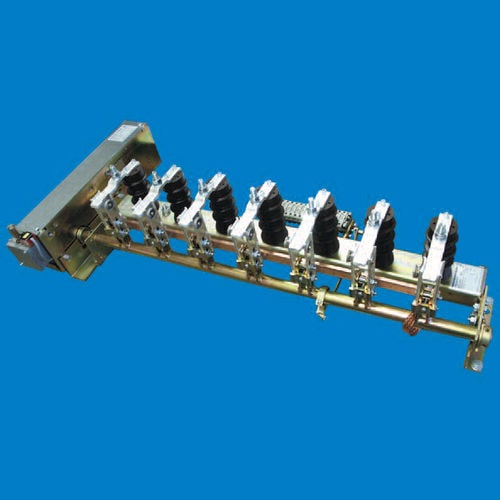

Interrupteur-sectionneur moyenne tension ES 24-20-2

contre les courts-circuits

Les sectionneurs ITr et FTr sont applicables pour une tension nominale de 12 kV, 24 kV, 36 kV et 38,5 kV et une plage de courant nominal de 630 A à 4000 A. Courants nominaux supérieurs sur demande. Le courant nominal de courte durée jusqu'à 50 kA pour une durée de 3 s respectivement 1 s selon le modèle a été testé. Les sectionneurs décrits sont destinés à la commutation sans courant dans les appareillages de distribution moyenne tension. Les sectionneurs de terre ES peuvent être utilisés pour une tension nominale de 3,6 kV, 12 kV, 24 kV, 36 kV et 38,5 kV. Certains sectionneurs de terre ont une capacité de fermeture en cas de court-circuit et sont spécifiés avec la durée de vie électrique E1. La durée de vie électrique E0 est spécifiée pour les sectionneurs de terre sans possibilité de court-circuit. Tous les appareils de commutation sont testés conformément à la norme EN 62271-102. Pour chaque interrupteur, une notice d'utilisation pour le transport, le montage et la mise en service est jointe.
