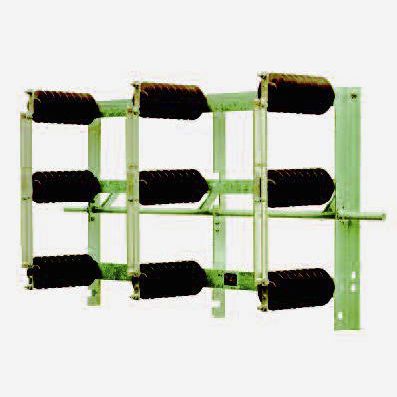

Sectionneur 3 pôles B751

de mise à la terreindustrield'extérieur

Les interrupteurs extérieurs Driescher à 1 et 3 pôles sont spécialement conçus pour une grande fiabilité de l'alimentation et sont conformes aux spécifications de la norme EN 62271-102. Les interrupteurs peuvent être utilisés pour une plage de tension nominale allant de Ur 12 kV à 38,5 kV selon la conception et pour un courant nominal de Ir 2500 A et 4000 A. Conception de l'interrupteur : Pour le montage vertical (montage mural), il est préférable d'utiliser un sectionneur avec un angle de commutation de 90°. Pour assurer une fermeture indépendante dans le montage horizontal (montage sur poteau), un angle de commutation de 110° est nécessaire sur l'arbre d'actionnement. En raison du couple de manœuvre élevé des sectionneurs avec un courant nominal de Ir 4000 A, nous recommandons l'utilisation d'un entraînement motorisé UM 90 ou UM 100. Le jeu de lames du sectionneur est directement actionné avec les isolateurs par l'arbre d'actionnement. Le cadre de base ainsi que toutes les pièces en acier sont dotés d'une protection de surface galvanisée selon la norme DIN EN ISO 1461 ou en acier inoxydable, ce qui leur confère une excellente résistance à la corrosion. Les parties sous tension sont en cuivre électrolytique avec argenture électrolytique conforme à la norme QTL 0200. Pour l'isolation à la terre, on utilise des isolateurs en résine coulée cycloaliphatique, qui a fait ses preuves au fil des décennies. Pour les tensions nominales de 12 kV et 24 kV, un degré de pollution de PD 3 (25 mm / kV) et pour 38,5 kV un degré de pollution de PD 2 (20 mm / kV) est spécifié en standard. (Degré de pollution plus élevé sur demande)
