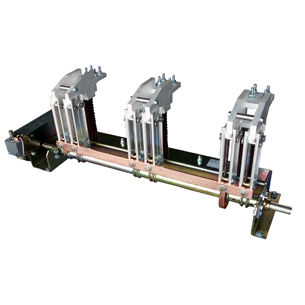

Sectionneur moyenne tension ES

3 pôlesde mise à la terred'intérieur

Les différents modèles ES à 3 pôles peuvent être utilisés avec des tensions nominales de 12 kV, 17,5 kV, 24 kV, 36 kV et 38,5 kV. 20 kA, 31,5 kA, 50 kA, 63 kA et 72 kA ont été spécifiés comme étant de courte durée avec des courants de repos. Les sectionneurs de mise à la terre jusqu'à un courant assigné de courte durée de 31,5 kA permettent d'alimenter une ville en courant de court-circuit et sont classés dans la classe électrique E1. Pour des courants assignés de tenue en court-circuit de 50 kA et plus, les sectionneurs de terre n'ont pas de capacité de fermeture en court-circuit et sont classés en conséquence dans la classe électrique E0.1 et des sectionneurs de terre à 2 pôles sont disponibles sur demande. Nos différents modèles de sectionneurs 1, 2 et 3 pôles ITr sont conçus pour une utilisation dans une plage de tension nominale comprise entre 12 kV et 40,5 kV, et une plage de courant nominal comprise entre 630 A et 6300 A. Selon le modèle, le courant nominal de courte durée admissible a été démontré avec succès jusqu'à 80 kA pendant 1 ou 3 secondes. Les sectionneurs cités sont conçus pour couper l'alimentation des réseaux moyenne tension. Les appareils de commutation AU ont été soumis à un essai de type conformément à la norme EN 62271-102. Chaque appareil de commutation est accompagné d'une notice d'instructions (B731) pour le transport, le montage et la mise en service.
