Interrupteur-sectionneur moyenne tension FLa 15/97
unipolaire3 pôlessous vide

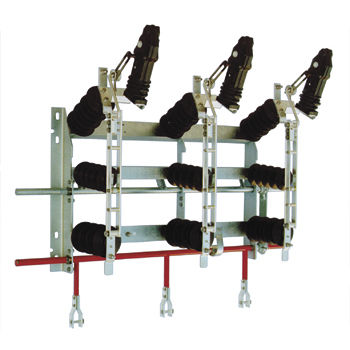

Interrupteur-sectionneur moyenne tension - FLa 15/97 - Fritz Driescher & Söhne GmbH - unipolaire / 3 pôles / sous vide
Interrupteur-sectionneur moyenne tension - FLa 15/97 - Fritz Driescher & Söhne GmbH - unipolaire / 3 pôles / sous vide
Interrupteur-sectionneur moyenne tension - FLa 15/97 - Fritz Driescher & Söhne GmbH - unipolaire / 3 pôles / sous vide - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Tension
moyenne tension
Nombre de pôles
unipolaire, 3 pôles
Autres caractéristiques
sous vide, d'extérieur
Courant primaire

400 A, 630 A

VAC

12 kV, 24 kV, 36 kV, 38,5 kV

Description

Contrairement aux anciens interrupteurs-sectionneurs extérieurs pour lesquels il était courant d'éteindre l'arc dans de l'huile, le nouvel interrupteur-sectionneur extérieur FLa 15/97 éteint l'arc dans un interrupteur à vide. Grâce à un système d'isolation breveté, aucun liquide ou gaz n'est nécessaire pour assurer l'isolation externe des interrupteurs à vide. Le dispositif d'extinction à vide est intégré dans un boîtier isolant résistant aux intempéries. Cet appareil est donc également recommandé pour des applications spéciales (par exemple dans des zones de protection contre l'eau).L'interrupteur-sectionneur d'extérieur est capable d'enclencher son courant nominal ainsi que son courant nominal de court-circuit par l'intermédiaire du système de contact principal.Le processus de déconnexion est mis en œuvre par l'intermédiaire des interrupteurs à vide connectés en dérivation, ce qui évite tout phénomène d'arc électrique externe.Un mécanisme d'ouverture et de fermeture à excentrique entièrement développé actionne les interrupteurs à vide et assure la résistance mécanique duClass M2(correspond à 5000 cycles de fonctionnement mécanique).Les modèles FLa 15/97 correspondent dans leurs dimensions principales aux interrupteurs FLa 15/60, FLa 6400 etFLa 6410 (voir brochure 762, 763), c'est-à-dire que les dimensions de fixation sont restées inchangées.

---
