Appareillage de commutation moyenne tension W 38.5

contre les courts-circuitsisolé à l'airau sol

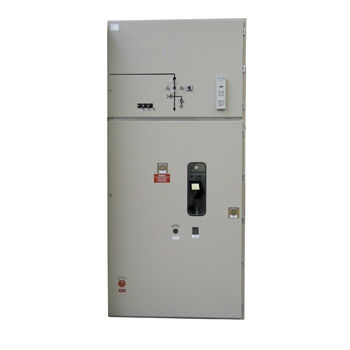

Les tableaux de distribution isolés par l'air de type W 38.5 sont constitués de panneaux testés, séparés les uns des autres et dotés d'un seul système de barres omnibus. La conception des tableaux de distribution isolés par air correspond aux spécifications de la norme EN 60298. Les instruments et appareils intégrés répondent aux exigences des normes en question. Les panneaux ont été testés pour la résistance à l'arc accidentel selon VDE 0670, partie 6 et annexe A (les tests PEHLA), eqv. EN 60298 à 16 kA / 1 sec. Les interrupteurs de mise à la terre ont une capacité de court-circuit et sont dotés d'un verrouillage. La structure soudée du cadre et les pièces de support du tableau de distribution sont recouvertes de deux couches de vernis. Le panneau du tableau de distribution est conçu comme un espace MV unique, qui peut être équipé d'une petite boîte à bornes. La face avant du tableau est équipée de portes en tôle d'acier à deux battants avec serrure centrale et fenêtre d'inspection en verre de sécurité multicouche collé. La partie avant porte le schéma correspondant. L'espace réservé aux barres omnibus est recouvert de couvercles fixes et vissés. Les portes et les couvercles de barres omnibus sont livrés en standard avec une teinture de couleur RAL 7032 (gris). À partir de la partie arrière, tous les panneaux sont recouverts de tôles galvanisées de 2 mm. Du côté gauche, chaque panneau est équipé d'une plaque d'isolation en PE de 5 mm, renforcée par des fibres de verre et pourvue de douilles. La séparation complète des panneaux au niveau de la barre omnibus peut être fournie sur demande. Du côté supérieur, les panneaux sont recouverts de tôles d'acier vissées. Le compartiment des câbles reste ouvert.
